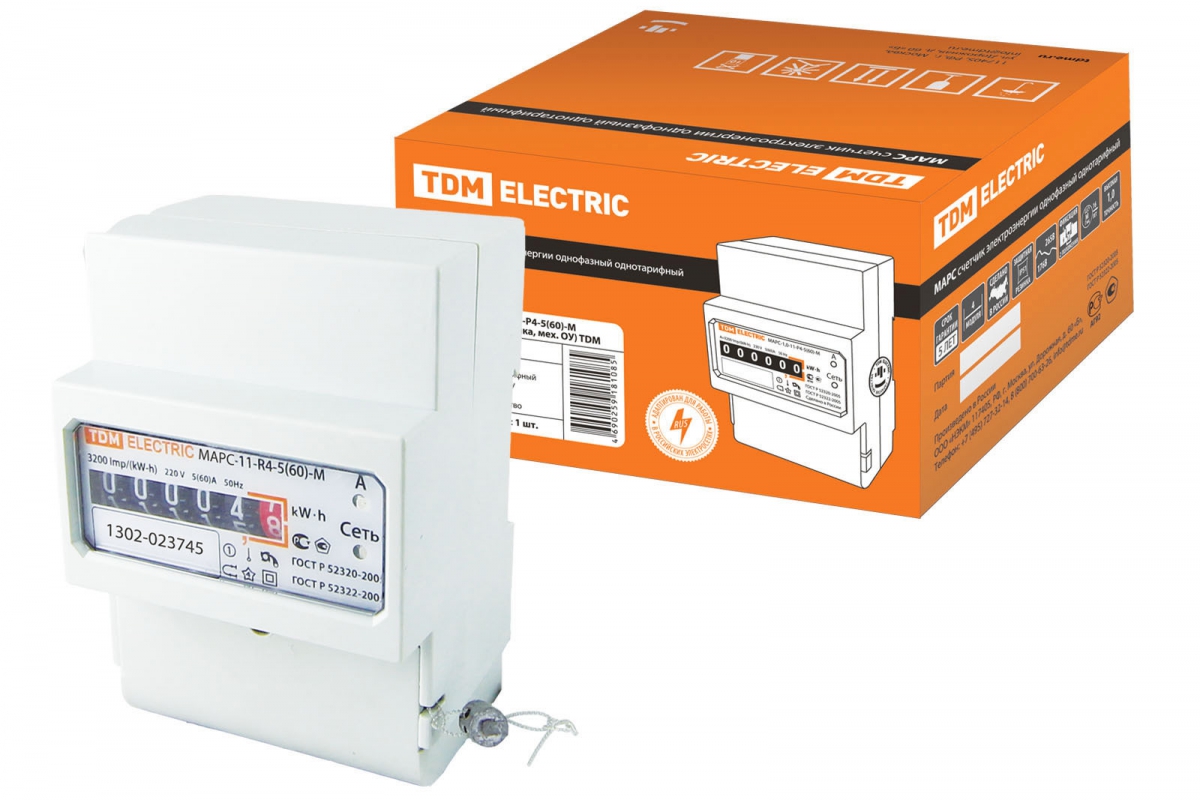

- Счетчик электрической энергии.
- Однофазный.
- Напряжение 230 В.
- Номинальный (макс.) ток: 5(60).
- Цвет белый.
- Описание
Назначение
Для измерения активной энергии в однофазных электрических цепях переменного тока напряжением 230 В и частотой 50 Гц.
Применение
- В электрощитовом оборудовании, в электроустановках промышленных предприятий, жилых, общественных зданий и сооружений.
Материалы
- Корпус счетчика выполнен из не поддерживающего горение пластика.
- Клеммная колодка счетчика изготовлена из полибутилентерефталата, который имеет ряд преимуществ перед другими термопластами: хорошие технологические свойства, связанные с высокой скоростью кристаллизации при низких температурах формы и высокой текучестью расплава.
Конструкция
- В качестве датчика тока используется шунт.
- Между верхней и нижней частями корпуса имеется уплотнительная резинка, обеспечивающая степень защиты IP51.
- Отсчетное устройство защищено специальным кожухом от электромагнитных воздействий.
- Каждый проводник притягивается к клеммной колодке 2-мя винтами.
- Корпус счетчика типа Ш пломбируется 3 пломбами: пломба ОТК изготовителя, пломба поверителя и пломба энергосбытовой компании.
- Доступ к винтам корпуса ограничен крышкой клеммной колодки с пломбой.
Преимущества
- Все приборы сертифицированы, внесены в государственный реестр средств измерений и имеют все необходимые проверочные печати в паспорте и пломбы на корпусе.
- Счетчик в корпусе на DIN-рейку имеет 2-х позиционную защелку на DIN-рейку, фиксируемую в обоих положениях.
- Счетчики имеют 2 LED-индикатора (индикатор наличия питающей сети и индикатор работы).
- Счетчик с установкой на DIN-рейку имеет один из самых компактных размеров на российском рынке (имеет ширину 4 стандартных модуля).
- На правой стороне корпуса наклеена фирменная защитная голограмма TDM -ELECTRIC.
Схема подключения
| Параметр | Значение |
|---|
| Класс точности | 1,0 |
|---|
| Число тарифов | 1 |
|---|
| Частота измерительной сети, Гц | 50 |
|---|
| Устойчивость к перепадам напряжений, В | 176 &ndash- 265 |
|---|
| Номинальное напряжение, В | 230 |
|---|
| Устойчивость к воздействию входного напряжения, В | 440 |
|---|
| Базовый (максимальный) ток, А | 5(60) |
|---|
| Стартовый ток (чувствительность), А | 0,01 |
|---|
| Полная, ВА (активная, Вт) потребляемая мощность параллельной цепи, не более | 9 (0,8) |
|---|
| Полная потребляемая мощность последовательной цепи, не более, ВА | 0,1 |
|---|
| Наличие оптического телеметрического выхода | Да |
|---|
| Передаточное число импульсного телеметрического выхода, имп./кВт*ч | 3200 |
|---|
| Датчик тока | Шунт |
|---|
| Тип отчетного устройства | Механическое |
|---|
| Количество разрядов (целых + десятых) | 5+1 |
|---|
| Наличие стопора обратного хода | Да |
|---|
| Степень защиты | IP51 |
|---|
| Масса счетчика, не более | В корпусе Р4, кг | 0,45 |
|---|
| В корпусе Ш, кг | 0,6 |
|---|
| Способ установки счетчика | В корпусе Р4 | DIN-рейка |
|---|
| В корпусе Ш | Монтажная панель (под посадочные места индукционных счетчиков) |
|---|
| Диапазон рабочих температур, 0С | От -40 до +70 |
|---|
| Межповерочный интервал, лет | 16 |
|---|
| Средний срок службы, лет | 30 |
|---|
| Средняя работа до отказа, часов | 280 000 |
|---|
| Гарантийный срок, лет | 5 |
|---|
