- Волокно - SM.
- Длины волн 1310/1550 нм.
- Динамический диапазон 34/32 дБ.
- Диапазон расстояний 0,5-200 км.
- Мертвая зона - 0,8 м.
- Тип измерителя - Нет.

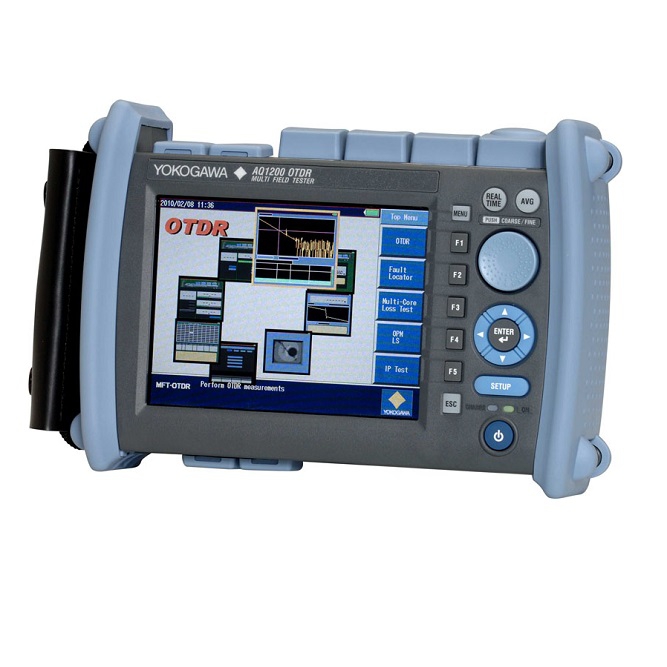

Многофункциональный полевой рефлектометр Yokogawa AQ1200A-HR-F-UFC/SLS/SB (SM, 1310/1550 нм, 34/32 дБ, SLS, адаптер FC). Легкий и компактный, значительно упрощает работы по строительству или обслуживанию оптических сетей, в том числе и в полевых условиях. Этому способствуют пылевлагозащищенный обрезиненный корпус с защитой от ударов, отсутствие вентиляционных отверстий и движущихся частей и надежная операционная система
При весе около 1 кг и размере А5, прибор обладает достаточно большим экраном в 5,7 дюйма, интуитивное меню управления обеспечивают комфорт и легкость в работе.
Серия Yokogawa AQ1200А состоит из трех моделей, в том числе и может быть оснащена широким набором встраиваемых опций, в том числе стабилизированный источник излучения, измеритель оптической мощности, тестовый видеощуп.
Общие характеристики:
Модель | AQ1200A | AQ1200B | AQ1200C | AQ1200E |
Измеряемые длины волн, нм | 1310 ±- 20
1550 ±- 20 | 1625 ±- 10 | 1650 ±- 5
1650 ±- 10 | 1310 ±- 20
1550 ±- 20
1625 ±- 10 |
Оптический порт | Порт 2 | Порт 2, 3 | Порт 2 | Порт 2, 3 |
Тип волокна | SM (ITU-T G.652) |
Диапазон расстояний, км | 0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400, 512 |
Ширина импульса, нс | 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10 000, 20 000 |
Мертвая зона по событию, м | 0,75 |
Мертвая зона по затуханию, м | 4/5 | 7 | 4/5, 7 |
Динамический диапазон, дБ | 34/32 | 33 | 34 | 38/36, 36 |
| Точность измерения потерь | ±- 0.05 дБ или ±- 0.05 дБ/дБ |
| Оптический разъем | Универсальный адаптер FC (опционально SC, LC, ST) |
Режимы контроля выходной мощности | - | Нормальный / пониженный |
| Стандарт лазерной безопасности | Class 1M |
Опции:
змеритель оптической мощности | Тип измерителя | Стандартный (/SLT) | Повышенной мощности (/HLT) | PON (/PPM) |
Длины волн | 850/1300/1310/1490/1550/1625/16 50 нм или от 800 до 1700 нм с шагом 1 нм или длины волн CWDM - от 1270 до 1610 с шагом 20 нм | 1310/1490/1550 нм |
Динамический диапазон | Постоянный | От +10 до -70 дБм | От +27 до -50 дБм | От +10 до -70 дБм- От 27 до -50 дБм |
Модулированный | От +7 до -60 дБм | От +24 до -50 дБм | --- |
Уровень шума | 0,5 нВт (-63 дБм, 1310 нм) | 50 нВт (-43 дБМ, 1310 нм) | 0,5 нВт (-63 дБм, 1310 нм), 50 нВт (-43 дБМ, 1550 нм) |
Погрешность при стандартных условиях | ±- 5% | ±- 0,5 дБ |
Разрешение считывания | 0,01 |
Единицы уровня | Абсолютные: дБм, мВт, мкВт, нВт- Относительные: дБ |
Режимы модуляции сигнала | Непрерывное излучение (CW), модулированное излучение (CHOP - 270 Гц/1 кГц/2 кГц) |
Функция усреднения | 1, 10, 50 и 100 измерений |
Источник оптического излучения | Длины волн | 1310/1550 ±- 25 нм (AQ1200A/AQ1200E), 1625 ±- 10 нм (AQ1200B/AQ1200E), 1650 ±- 5 нм, 1650 ±- 10 нм (AQ1200C) |
Уровень выходной мощности | -3±-1 дБм |
Стабильность уровня | ±- 0.05 дБ (1310/1550 нм), ±- 0.15 дБ (1625/1650 нм) |
Режимы модуляции | Непрерывное излучение (CW), модулированное излучение (CHOP - 270 Гц/1 кГц/2 кГц) |
Применяемое волокно | SM (ITU-T G.652) |
Память и функция автоматического снятия показаний | Хранение результатов измерений от 10 до 1000 данных, интервал снятия показаний 0.5, 1, 2, 5 или 10 с |
Функция автоматического измерения потерь | Измерение с помощью источника и измерителя мощности | --- |
Источник видимого излучения | Оптический разъем | Универсальный для феррул 2.5 мм |
| Длина волны | 650 ±- 20 нм |
| Уровень выходной мощности | - 3 дБм или меньше |
| Режимы модуляции | Модулированный (CHOP) 2 Гц |
| Класс лазера | 3R |
| Интерфейс Ethernet | Интерфейс | 10BASE T/100BASE TX |
| Функции | Ping-тест, удаленное управление с компьютера |
Дополнительные опции:
| Стабилизированный источник оптического излучения + стандартный измеритель мощности (опция) | SLT |
| Стабилизированный источник оптического излучения + измеритель высокой мощности (опция) | HLT |
| Стабилизированный источник оптического излучения + измеритель мощности PON (опция) | PPM |
| Источник видимого излучения (опция) | VLS |
| Оптимизация PON-измерений (опция) | PN |
| Ethernet (опция) | LAN |
| Нормализующая катушка 100 м (опция) | DF |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON FC (съемный) | FCС |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON SC (съемный) | SCС |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON LC (съемный) | LCC |
| Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON ST (съемный) | STC |
| Оптический адаптер для подключения разъемов с угловой полировкой, SC/APC (опция) | ASC |
| Оптический адаптер измерителя мощности FC (съемный) | 735480-FCC |
| Оптический адаптер измерителя мощности SC (съемный) | 735480-SCC |
| Оптический адаптер измерителя мощности 2.5 мм (съемный) | 735481-SFC |
| Оптический адаптер измерителя мощности 1.25 мм (съемный) | 735481-LMC |
| Видеощуп с набором насадок (FC, SC, LC, 2.5 мм, 1.25 мм) | CI-1100-YOK |
| Аккумуляторная батарея | 739882 |
Базовая поставка:
Оптический рефлектометр Yokogawa AQ1200 | Yokogawa AQ1200A
AQ1200B
AQ1200C
AQ1200E |
Мягкий кейс для переноски | 739860 |
Универсальный оптический адаптер FC (съемный) | UFC |
Ремень для переноски рефлектометра | SB |
Боковой ремешок-ручка | HB |
Аккумуляторная батарея | 739882 |
Сетевой адаптер с сетевым шнуром | 739871-F |
USB flash карта памяти | 4 ГБ |
Руководство пользователя на английском языке (CD) | Есть |
Руководство пользователя на русском языке | Есть |
ПО для обработки рефлектограмм и подготовки отчетов (CD) | AQ7932 |
Руководство к программе AQ7932 | Есть |
| Параметры базового блока Yokogawa AQ1200 |
| Параметры горизонтальной оси | Разрешение выборки | 5, 10, 20, 50 см, 1, 2, 4, 8, 16, 32 м |
| Разрешение считывания | 1 см (мин.) |
| Число точек трассы | до 128 000 точек |
| Групповой коэффициент преломления | От 1.30000 1.79999 (шаг 0.00001) |
| Единицы измерения | Км, кф, мили |
| Точность измерения расстояния | ±-1 м + расстояние х 2 х 10?? ±- разрешение выборки |
| Параметры вертикальной оси | Масштаб вертикальной оси | 0.2, 0.5, 1, 2, 5, 7.5 дБ/дел |
| Разрешение считывания | 0.001 дБ (мин.) |
| Точность измерения потерь | ±- 0.05 дБ/дБ ( при измерении потерь 1 дБ или меньше - точность ±- 0.05 дБ) |
| Функции измерений | Измерение расстояния | Измерение общей длины волокна и расстояние между произвольно выбранными точками с разрешением считывания 1 см |
| Измерение потерь | Измерение вносимых потерь, потерь на сварке, потерь на разветвителе, собственных потерь волокна между произвольно выбранными точками. Отображение потерь на единицу длины на исследуемом участке |
| Измерение возвратных потерь | Измерение общих возвратных потерь в волокне и возвратных потерь между произвольно выбранными точками |
| Функции анализа | Анализ участка трассы |
| Встроенная память | 1000 и более, сохранение трассы и условий измерения |
| Дисплей | Размер и тип | 5,7 дюйма ЖК TFT |
| Разрешение | 640x480 пикселей |
| Интерфейсы | USB | USB 1.1 тип A, для внешней памяти, принтера, видеощупа
USB 1.1 тип B, для удаленного управления с компьютера, доступа к встроенной памяти |
| Формат файлов | Чтение: SOR, SET
Запись: SOR, SET, CSV, BMP, JPG, PNG |
| Общее: |
| Условия окружающей среды | Температура хранения | от -20 до 60?C |
| Температура эксплуатации | от 0 до 45?C (от 0 до 40?C при использовании сетевого адаптера, от 0 до 35?C при зарядке батареи) |
| Влажность | от 20 до 85% (без конденсации) |
| Электропитание | от 100 до 240 В, 50/60 Гц |
| Аккумуляторная батарея | Время работы: 6 часов, время зарядки: 5 часов |
| Размеры | 217.5х157х74 мм |
| Вес | 1 кг, включая аккумуляторную батарею |
| Стандарты совместимости | Лазерная безопасность | Класс 1 M (IEC 60825-1:2007), 21CFR1040.10 |
| Безопасность | EN |
