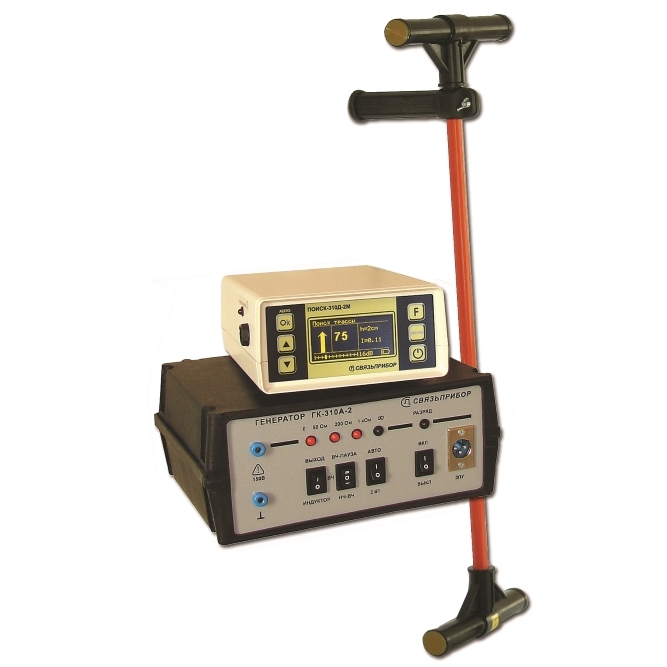

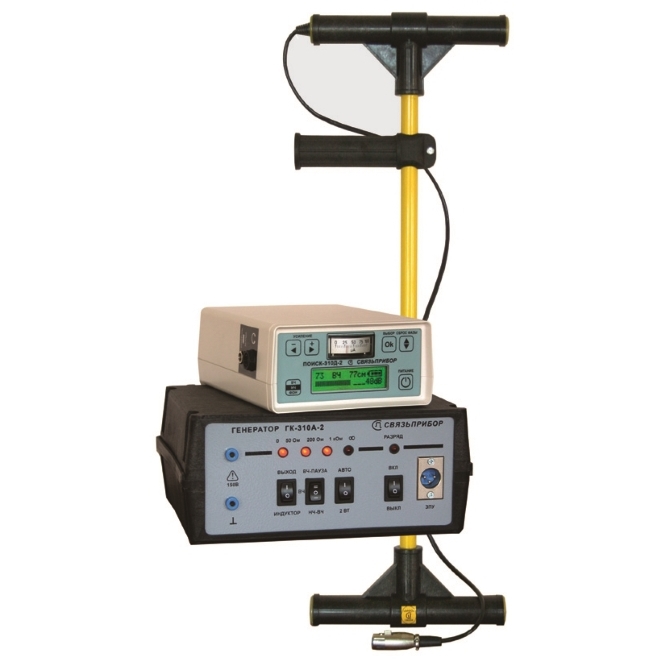

Комплект трассо-дефектоискателя без генератора. Работает с любым генератором серии Поиск и "чужим генератором" на любой частоте 200 - 3999 Гц.
Применение приемника ПОИСК310Д-2М без генератора в комплекте сильно ограничивает набор функций прибора.
При работе с генератором с частотой 273Гц и 2187Гц (ГК310А-2 и ГК Мини) смотрите "НАЗНАЧЕНИЕ" для комплекта ПОИСК310А-2 с ГК310А-2
При работе без генератора возможно использование режимов, работающих на частоте 50Гц.
При работе с генератором с частотами отличными от 273Гц и 2187Гц позволяет использовать режим "чужой генератор"
ТРАССИРОВКА
- кабельных линий связи (с применением "чужого генератора")-
- силовых кабелей (без применения генератора)-
- металлических трубопроводов и тросов (водо-, нефте- и газопроводов) имеющих внешнюю изоляцию (с применением "чужого генератора")-
- коммуникаций, имеющих металлическую оболочку или металлические проводники (с применением "чужого генератора")-
ОТБОР
- пар в кабеле (пробник пар)-
- кабелей из пучка.
- амплитудным, фазовым способом с применением измерительных клещей (КО-90 и КО-29)
ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ - оболочек волоконно-оптических линий связи (ВОЛС)-
- оболочек медных кабельных линий-
- оболочек трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без
- оболочек тепло трубопроводов со встроенными контрольными проводниками
- оболочек кабеля из сшитого полиэтилена
- амплитудным, фазовым, емкостным (бесконтактными) и контактным способом (контактные штыри)-
ЛОКАЛИЗАЦИЯ МЕСТ ОБРЫВА - жил кабеля (расстояния до 200м)
Технические характеристики приемника Поиск 310Д-2М
| Активные частоты: | |
| режим «-ФАЗА»- | 6562,5 ±- 3 Гц |
| режим «-ПОИСК ТРАССЫ»- | 2187,5 ±- 1 Гц |
| режим «-НЧ-ВЧ»- | 273,5 ±- 0,5 Гц |
| Чувствительность1 для режима «-ПОИСК ТРАССЫ»- | |
| при минимальном усилении | 22 мВ |
| при максимальном усилении | 11 мкВ |
| Полоса пропускания по уровню &ndash-3 дБ (не более): | |
| для частоты 6562,5 Гц («-ФАЗА»-) | 45 Гц |
| для частоты 2187,5 Гц («-ПОИСК ТРАССЫ»-) | 15 Гц |
| для частоты 273,5 Гц («-НЧ-ВЧ»-) | 2,5 Гц |
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины2 | ±-5%+10 см |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением3 | 0 &ndash- 1 МОм |
| Полоса приема в широкополосном режиме (режим «-Спектр»-) | 10 ÷- 20 000 Гц |
| Время непрерывной работыпри использовании аккумуляторов ёмкостью 2100 мА/ч (не менее) | 13 ч |
| Электропитание: встроенные аккумуляторы | 4 шт. АА, Ni-Mh |
| Время зарядки аккумуляторов (не более) | 4 ч |
| Габаритные размеры прибора (без сумки) | 138х68х187 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 0,65 кг |
| Габаритные размеры антенны | 780х230х40 мм |
| Масса антенны | 0,65 кг |
1Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).
2 Точность достигается после проведения настройки (раздел «-КАЛИБРОВКА»-)
3 Контактный или фазовый метод.
&bull- исполнение &ndash- раздельные блоки: приемник &ndash- антенна, контактные штыри, измерительные клещи, отборники и т.д. -
&bull- сверхмалый вес приемника &ndash- 650г.-
&bull- низкотемпературный, яркий и динамичный графический OLED-дисплей-
&bull- традиционный поиск по «-максимуму»- и «-минимуму»- с непрерывным цифровым контролем глубины залегания, сигнального тока и контролем кабеля «-свой-чужой»--
&bull- спектр принимаемого сигнала и "живой звук" (без фильтрации) для поиска в пассивном режиме (без применения генератора) трасс силовых, релейных кабелей, нефте-газо-трубопроводов, сигналов СЦБ-
&bull- контактный поиск дефектов изоляции с сопротивлением до 1 Мом
&bull- двухчастотные бесконтактные методы поиска повреждений изоляции («-НЧ?ВЧ»-, «-ФАЗА»-)-
&bull- отбор кабеля из пучка амплитудным и фазовым методом-
&bull- работа с "чужим генератором" на любой частоте-
&bull- миниатюрная антенна для поиска скрытой проводки-
&bull- Широко распространенные аккумуляторы типа «-АА»--

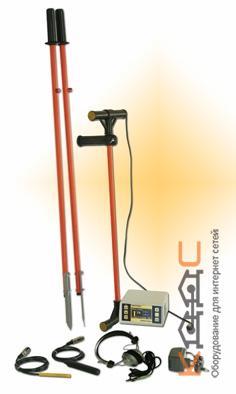

В комплект входит: приемник с ярким низкотемпературным OLED-дисплеем, антенна, контактные штыри, отборник пар, сумка, наушники
