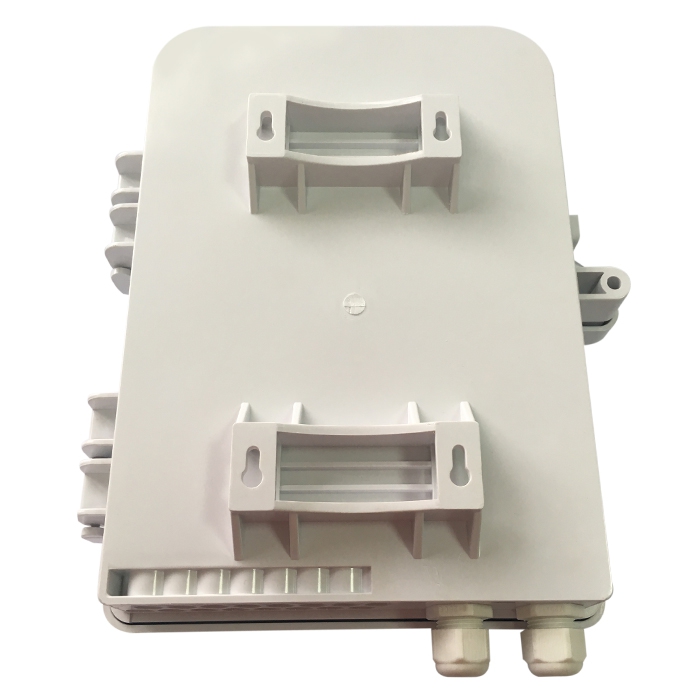

Данный оптический бокс NL-FTTH-16 или коробка распределительная, полный аналог HTTB-X20А, используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон.

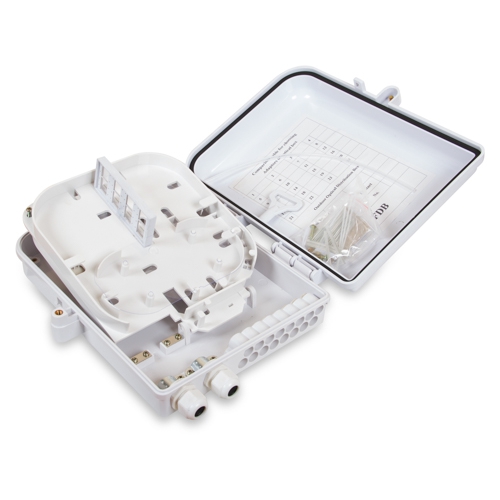

Внутренняя консоль настенного оптического бокса - представлена откидной сплайс-кассетой, которая выполняет сразу две функции: предоставляет место для установки термоусаживаемых гильз и держит открытый оптический кросс с 16 посадочными местами под адаптеры. В нижней части сплайс-кассеты расположены фиксаторы и направляющие, которые позволяют укладывать в бокс запас оптических волокон.
В закрытом состоянии сплайс-кассета предоставляет доступ к оптическому кроссу с 16 отверстиями для адаптеров &mdash- 4 ряда по 4 отверстия в каждом. Как и в нижней части консоли, здесь имеются направляющие для укладки запаса волокон сплиттеров и патч-кордов.
2 кабелеввода располагаются в нижней части оптического бокса, а возле них находятся 16 герметизирующихся выводов для патчкордов. Каждый кабелеввод затягивается механическим уплотнителем, а выводы герметизируются резиновыми заглушками с прорезями. Внутренние держатели кабелей вмонтированы в корпус при помощи болтов и в случае необходимости могут быть сняты.
Съемная защитная пластиковая крышка крепится к корпусу парой петель, оснащена выносным резьбовым замком и по всему периметру герметизирована резиновой прокладкой.
Максимальное количество сварок 22 штуки.
Максимальный диаметр абонентского кабеля 5 мм.
Технические характеристики:
| Параметры | Значение |
| Количество вводов линейного кабеля, шт / диаметр кабеля, мм | -2 / 10 |
| Количество выводов абонентского кабеля / Количество мест для установки адаптеров | 16 / 16 |
| Количество мест установки сплиттера / - - - - - Тип сплиттера | 1 / 1Х16-1Х24 |
| Крепление на опору | Да |
| Стойкость к УФ излучению / применение | -Да / IP65 |
| Рабочая температура | от -40 до +85 °-C |
| Габаритные размеры | 320×-260×-90 мм |
| Вес | 1,200 кг |
Комплект поставки:
| Наименование | Количество |
| Коробка распределительная оптическая, NL-FTTH-16 | 1 |
| Гильза КДЗС, 60 мм | 12 |
| Крепление (Дюбель+саморез) | 4 |
| Ключ | 1 |
| Габаритные размеры упаковки | 330×-270×-100 мм |
| Вес, брутто | 1.400 кг |
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
