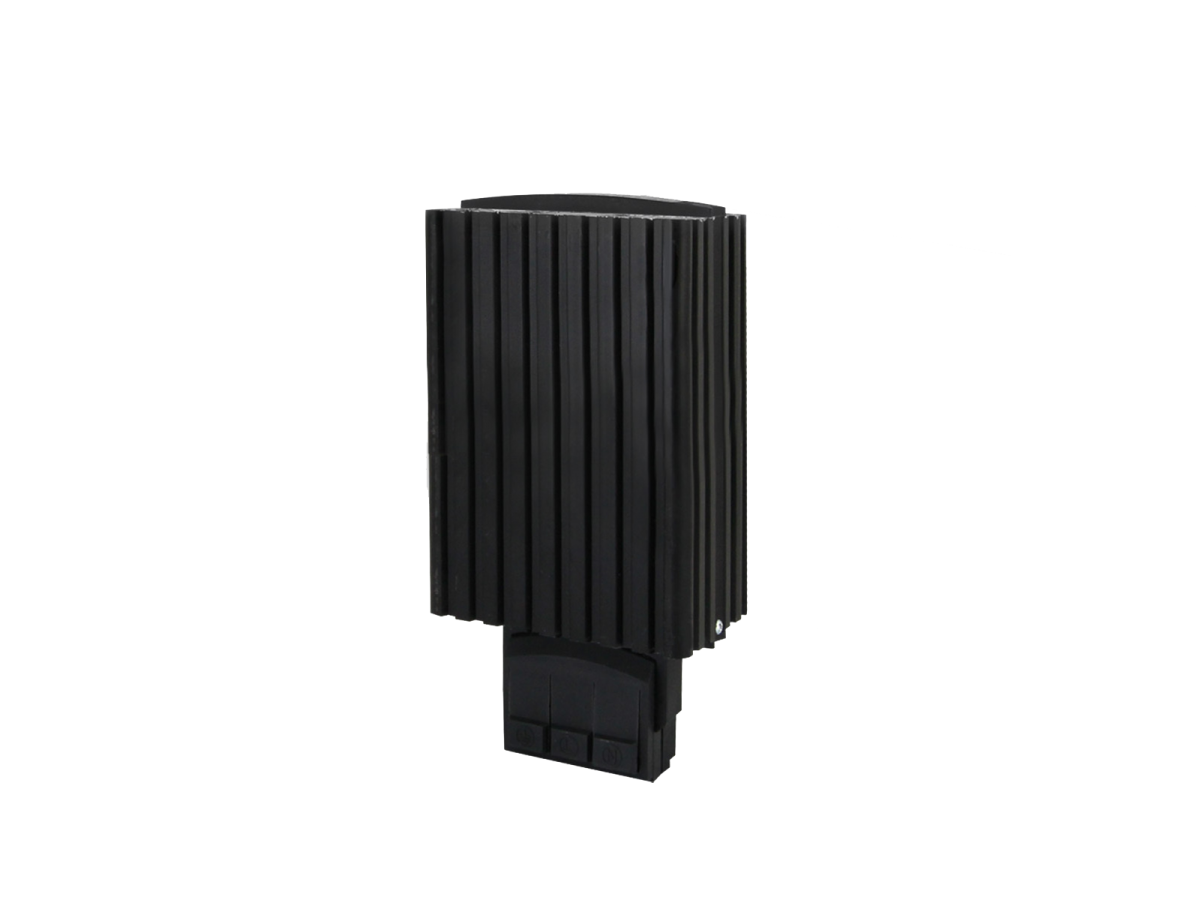

Обогреватель 60 Вт

Артикул: 01094

товар в наличии

2162.04 руб.

Доставка и оплата

Курьер по Москве- 400р. (в удаленные районы города стоимость доставки может быть выше). При заказе свыше 15000р. - бесплатно

Самовывоз - бесплатно

Транспортная компания - 400р. (доставка до транспортной компании) + стоимость услуг транспортной компании

Описание

Описание
Характеристики

Тип изделия: Обогреватель
Способ монтажа:DRA (на DIN-рейку)
Напряжение:AC/DC 120-240
Мощность 60 Вт
Материал: Алюминий
Температура эксплуатации: От -45 до +75 ⁰С

Обогреватели используются для предотвращения выпадения конденсата в шкафах при перепадах температуры, и, тем самым, препятствуют коррозии токоведущих шин и контактов устройств.

Материалы

Радиаторы выполнены из алюминия, покрытого термопластической массой типа UL94VO (не поддерживающей горение).

Конструкция

Нагревательный элемент представляет собой позистор (терморезистор с положительным температурным коэффициентом), электрическое сопротивление которого, а, следовательно, и потребляемая мощность, зависит от температуры поверхности (чем выше температура позистора, тем меньше потребляемая мощность).

В обогревателях большой мощности используются вентиляторы для лучшего распределения выделяемого тепла.

Преимущества

Обратная связь «-сопротивление-потребляемая мощность»- не допускает нагрева элементов свыше точки их переключения (250⁰С), обеспечивая этим полную пожарную безопасность, а также препятствует возникновению каких&ndash-либо окислительных процессов (сжигание кислорода, образование СО, выделение специфических запахов горения частиц пыли), которые нередко присутствуют на поверхности высокотемпературных ТЭНов.
Специальная прямоугольная форма радиатора повышает эффективность теплообмена с нагревательным элементом, что позволяет увеличивать мощность нагревателя при небольших габаритах.
Срок непрерывной работы нагревателей составляет не менее 20000 часов без изменений электронных характеристик (точка переключения, сопротивление).
Установка на стандартную DIN-рейку 35 мм.

Наименование параметра	Значение
Номинальное напряжение, В	AC/DC 120-240
Нагревательный элемент	Позистор PTC (терморезистор с положительным температурным коэффициентом)
Материал радиатора	Алюминий, покрытый термопластической массой типа UL94VO (не поддерживающей горение)
Клеммы подключения	самозажимные
Крепление устройства	DIN-рейка 35мм
Ориентация в пространстве	вертикальная
Температура эксплуатации	От -45 до +750С
Степень защиты	IP20
Соответствие стандартам	ГОСТ Р 52161.2.40-2008

Выбор обогревателя

Выбор мощности нагревателя производится по формуле P = S x k x -DT - -Pv -&ndash-, где:

S - эффективная площадь теплообмена шкафа, м2. Формулы для расчета параметра S для различных вариантов размещения шкафа приведены в таблице 1:

Тип установки	Формула для расчета S, м2
Один шкаф, свободно стоящий	S=1,8В(Ш+Г)+1,4ШГ
Один шкаф, монтируемый на стену	S=1,4Ш(В+Г)+1,8ВГ
Крайний шкаф свободно стоящего ряда	S=1,4Г(В+Ш)+1,8ВШ
Крайний шкаф в ряду, монтируемом на стену	S=1,4В(Г+Ш)+1,8ГШ
Не крайний шкаф свободно стоящего ряда	S=1,8ВШ+1,4ГШ+Г*В
Не крайний шкаф в ряду, монтируемом на стену	S=1,4Ш(В+Г)+Г*В
Не крайний шкаф в ряду, монтируемом на стену, под козырьком	S=1,4ШВ+0,7ГШ+Г*В

Таблица 1: Формулы для расчета эффективной площади теплообмена электротехнического шкафа, где В &ndash- высота шкафа, м- Ш - ширина шкафа, м- Г- глубина шкафа, м.

k - коэффициент теплопередачи k (Вт/м2К) материала из которого сделан шкаф. Значения данного коэффициента для различных материалов приведены в таблице 2:

Материал шкафа	Коэффициент теплопередачи материала шкафа, Вт/м2К
Листовая сталь лакированная	5,5
Листовая сталь нержавеющая	4,5
Алюминий	12
Алюминий двойной	4,5
Полиэфир	3,5

Таблица 2: Коэффициент теплопередачи материала шкафа.

Pv - мощность рассеивания (Вт) которую выделяют электрические аппараты, установленные в шкафу. К источникам тепла относятся микропроцессорная техника, полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым течет электрический ток.
DT - перепад температуры -DT ( oC) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To высчитывается по формуле -DT = Ti - To

Следует учитывать, что при наружной установке НКУ, обогреватель необходимо брать в два раза больше рассчитанной мощности.
