- Патч-панель.
- Количество портов 48.
- Категория 5е.
- Не экранированная.
- Тип порта - - RJ45.
- Типоразмер - 19", 2U.
- Цвет черный

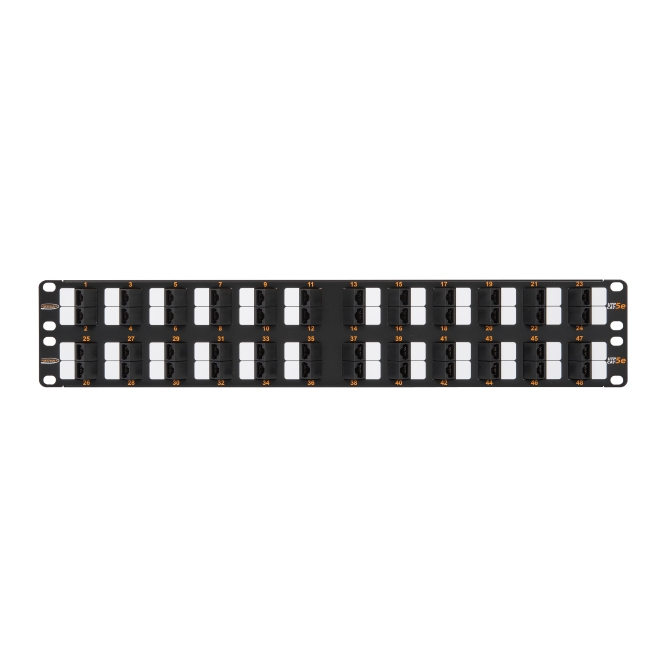

Коммутационная панель NIKOMAX 19", 2U, 48 угловых портов, Кат.5e (Класс D), 100МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная - гарантия: 5 лет расширенная / 25 лет системная.
Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами.
Особенностью панелей серии «-AN»- являются угловые порты, которые позволяют удобно разносить коммутационные шнуры в стороны, и закреплять их на вертикальных кабельных органайзерах. Такое решение позволяет обходиться без стандартных кабельных органайзеров и экономить ценное место в шкафу.
&bull- Патч-панели NMC-RP24UE2-AN-1U-BK (Кат. 6) и NMC-RP24UD2-AN-1U-BK (Кат.5е) вмещают по 24 порта RJ45/8P8C при высоте 1U-
&bull- Патч-панели NMC-RP48UE2-AN-2U-BK (Кат. 6) и NMC-RP48UD2-AN-2U-BK (Кат.5е) вмещают по 48 портов RJ45/8P8C при высоте 2U и являются более экономичным решением.

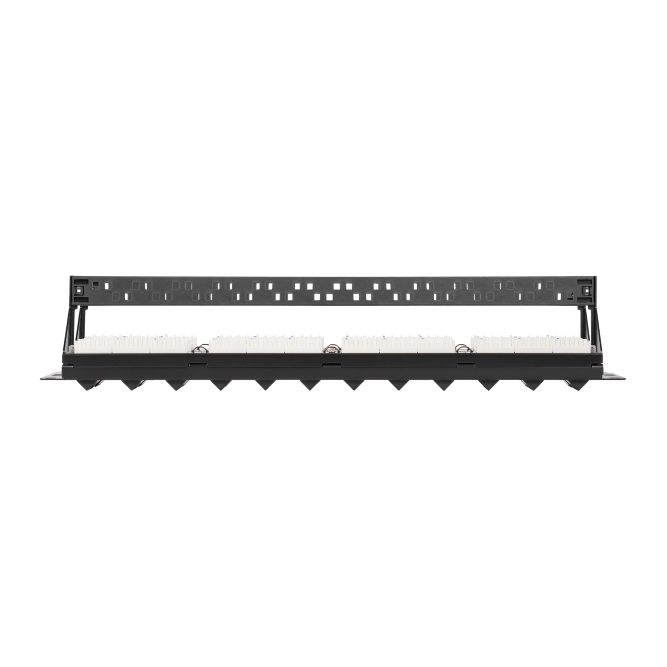

Панели выполнены в черном цвете и предназначены для монтажа в 19 шкаф или стойку. С тыльной стороны панелей размещены контакты 110 типа с цветовой маркировкой по стандарту Т568А/В. Для удобства администрирования все порты пронумерованы, имеются дополнительные маркировочные площадки.
В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей. Для удобства администрирования рекомендуется также на каждые 48 портов патч-панелей дополнительно ставить органайзер для укладки коммутационных шнуров.
| Характеристика | Значение |
|---|
| Категория | 5e |
| Полоса пропускания, МГц | 100 |
| Исполнение | Неэкранированное |
| Количество портов | 48 |
| Высота, U | 2 |
| Тип раъёмов | RJ45/8P8C |
| Материал контактов в разъме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | 110, совместимый с KRONE |
| Схема разводки | T568A/B |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Материал IDC контактов | Фосфористая бронза |
| Материал покрытия IDC контактов | Олово (100 мкд) |
| Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж | Шкаф или стойка 19&rdquo- |
| Глубина в стойке, без/с органайзером, мм | 30/80 |
| Материал несущей конструкции | Сталь 1,5 мм |
| Цвет | Черный |
| Сопротивление изоляции | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | Не более 20 |
| Контактное сопротивление, мкОм | Не более 2,5 |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур | Хранение от -40 до +70 °-C. Монтаж от 0 до +50 °-C. Эксплуатация от -10 до +60 °-C |
| Индивидуальная упаковка | Картонная коробка |
| Гарантия | 5 лет &ndash- расширенная- 25 лет &ndash- в составе сертифицированной СКС NIKOMAX |
| Данные для заказа |
|---|
| Артикул | Кат. | Кол-во портов | Высота, U | Индивидуальная упаковка | Транспортная упаковка |
|---|
| Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг |
|---|
| NMC-RP48UD2-AN-2U-BK | 5e | 48 | 2 | 510x110x80 | 1,5 | 10 шт. | 515x375x240 | 17,5 |
