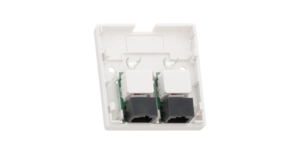

Коммутационные розетки являются составной частью горизонтальных подсистем СКС и предназначены для подключения оконечного оборудования на рабочих местах. Конструктивно розетки могут быть выполнены в двух вариантах: в виде законченного решения с впаянными в печатную плату портами RJ45 и IDC разъемами и в виде пластикового корпуса, в который отдельно устанавливаются коммутационные модули-вставки формата Keystone.

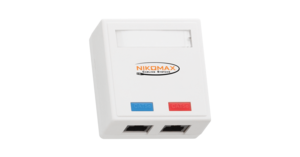

Настенные розетки на печатных платах являются менее универсальным, но более доступным решением, нежели вариант с коммутационными модулями. Розетки NIKOMAX выполнены в строгих корпусах из прочного пластика и представляют собой решение, полностью готовое к установке.
Розетки поставляются в экранированном и неэкранированном исполнениях, категорий 5е и 6 и демонстрируют хорошие передаточные характеристики. Контакты в разъемах RJ45 защищены золотым покрытием 50 мкд. Врезные контакты (IDC) совместимы с ножами обоих типов (110 и KRONE), что позволяет легко производить монтаж подручным инструментом.
На корпусах розеток предусмотрены дополнительные выламывающиеся окошки, позволяющие подвести кабели с любой стороны. Для удобства администрирования на всех крышках имеются площадки для маркировки и окошки для установки цветных иконок.
Характеристики
-
| Характеристика | Значение |
|---|
| Количество портов | 2 |
| Тип розетки | На основе печатной платы |
| Категория | 5e |
| Полоса пропускания, МГц | 100 |
| Исполнение | Неэкранированное |
| Тип разъёмов | RJ45/8P8C |
| Материал контактов в разъме | Фосфористая бронза |
| Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров | Не менее 750-ти |
| Тип IDC контактов (заделка) | Ножи 110/KRONE |
| Схема разводки | T568A/B |
| Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
| Материал IDC контактов | Фосфористая бронза |
| Материал покрытия IDC контактов | Олово (100 мкд) |
| Сопротивление изоляции | Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм | Не более 20 |
| Контактное сопротивление IDC, мкОм | Не более 2,5 |
| Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Материал корпуса розетки | Негорючий пластик, соответствует UL94V-0 |
| Цвет корпуса | Белый |
| Монтаж | Настенный |
| Габариты (ШхВхГ), мм | 66x70x30 |
| Диапазоны температур | Хранение от -40 до +70 °-C. Монтаж от 0 до +50 °-C. Эксплуатация от -10 до +60 °-C |
| Индивидуальная упаковка | Полиэтиленовый пакет |
| Гарантия | 5 лет &ndash- расширенная- 25 лет &ndash- в составе сертифицированной СКС NIKOMAX |
Таблица для заказа
-
| Таблица заказа |
|---|
| Артикул | Категория | Кол-во портов | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка |
|---|
| Объем, м3 | Масса, кг | Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг |
|---|
| NMC-WO2UD2-WT | 5e | 2 | 0,00013 | 0,07 | 30 шт. | 190x160x280 | 1,9 | 180 шт. | 585x280x345 | 12,7 |
