- Муфта оптическая
- Тупиковая
- Ёмкость 144 волокна
- Материал пластик
- Цвет чёрный

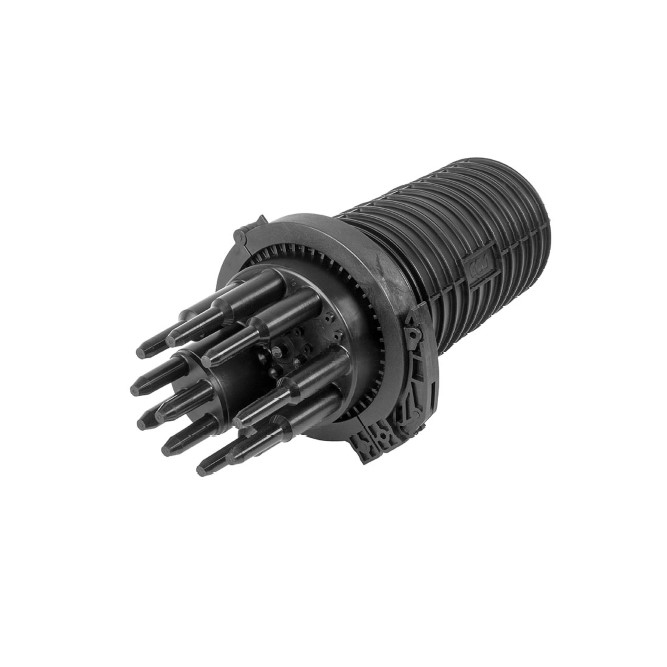

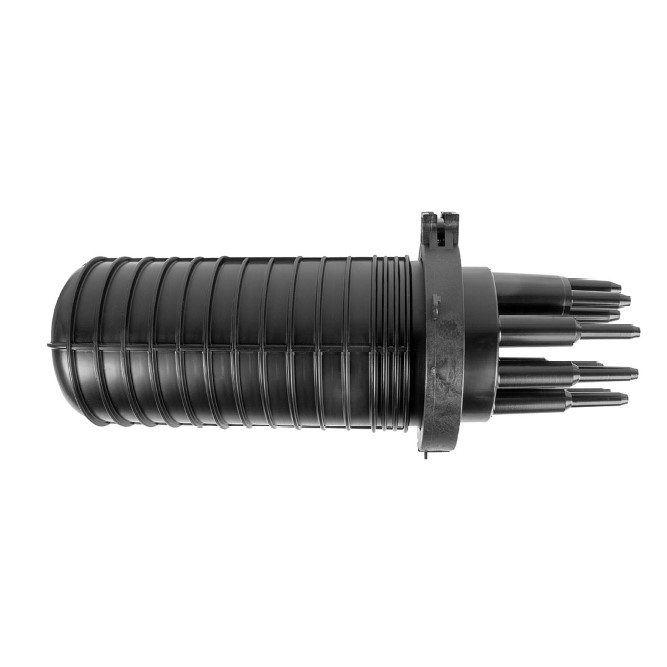

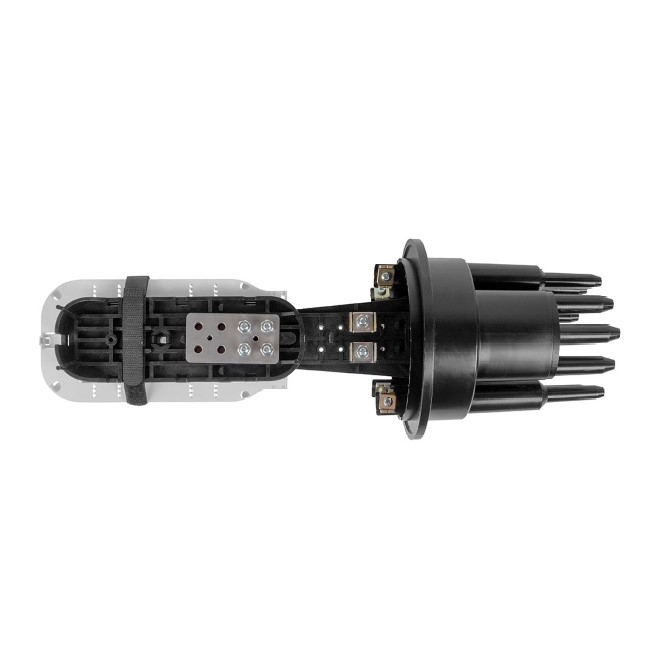

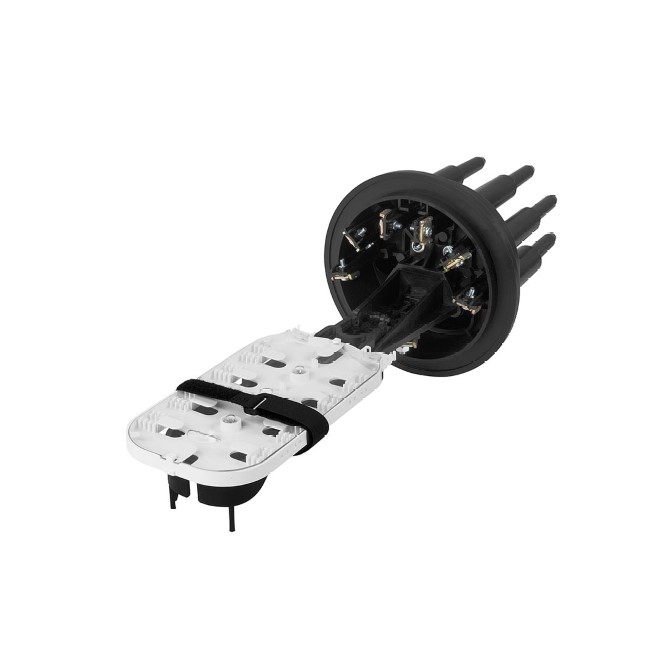

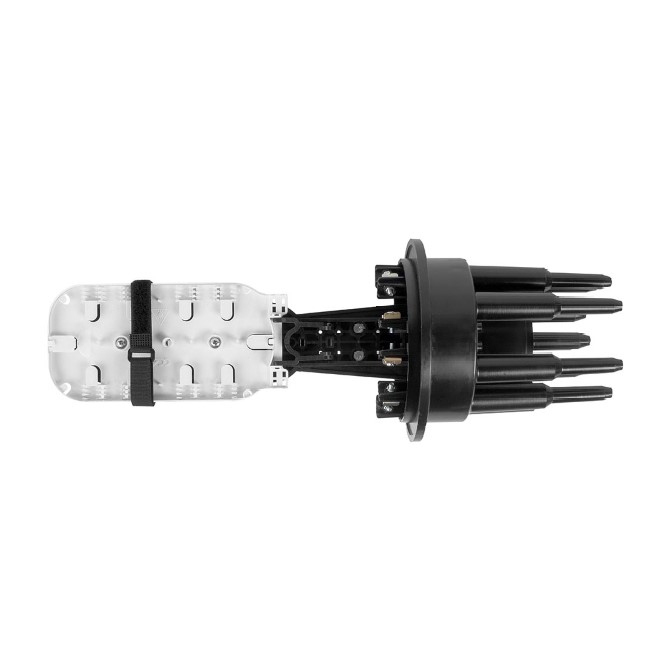

Муфта МТОК-Г3/144-1КВ2445-К - тупиковая муфта для монтажа подвесных самонесущих и оптических кабелей с вынесенным силовым элементом типа «-8»-, а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

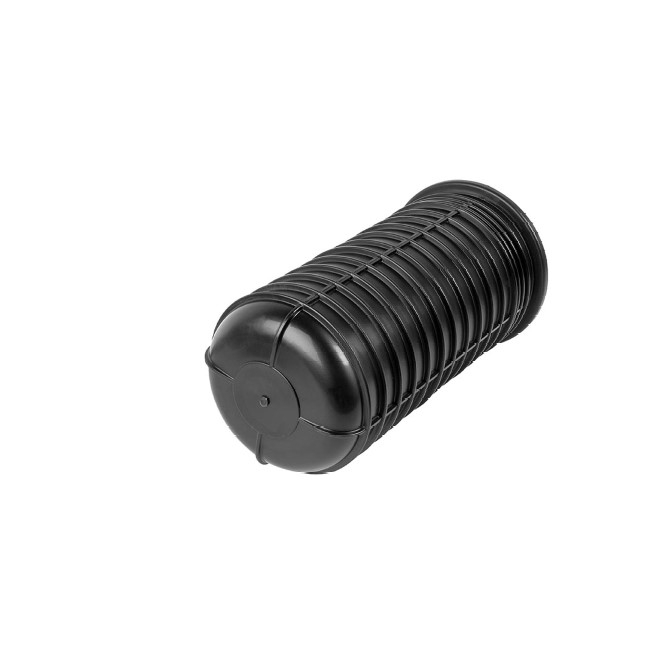

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

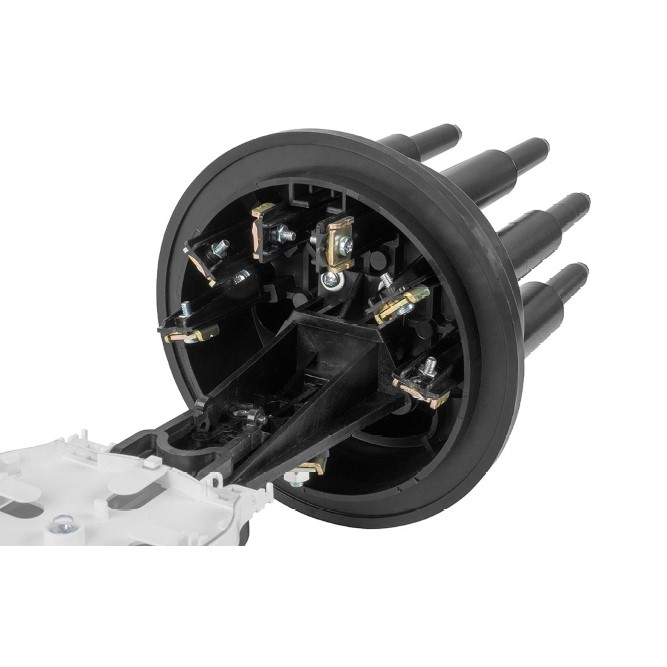

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. - Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

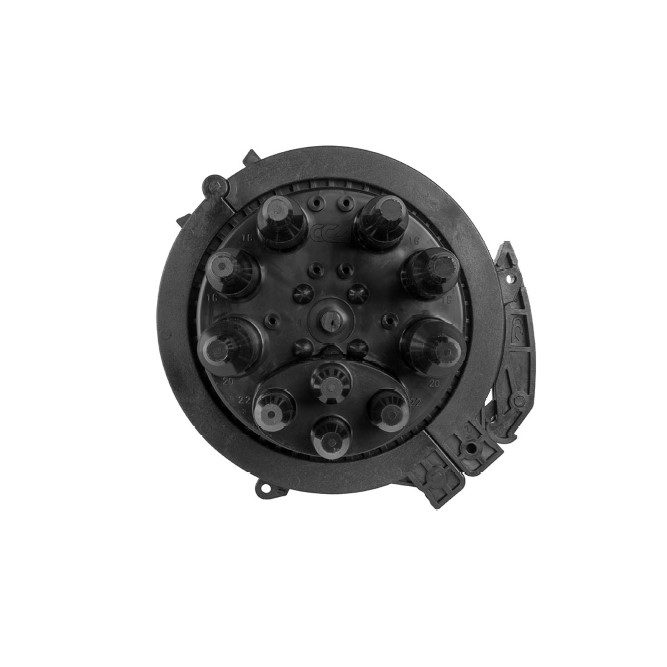

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходим дополнительно «-Ввод №6»-.
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.
Характеристики
| Кол-во сварных соединений | 144 |
| Тип кассет | КВ-2445 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: | |
| - круглый ступенчатый, до 20 мм | 2 |
| - круглый ступенчатый, до 16 мм | 4 |
| - овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации º-С | -60...+70 |
| Габаритные размеры, мм: | |
| - длина | 488 |
| - диаметр | 215 |
| Масса, кг | 3 |
Комплектация
| Корпус (оголовник, кожух, хомут) | 1 шт. |
| Кассета КВ-2445 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Трубка ТУТ 19/5 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
