- Муфта оптическая.
- Тупиковая.
- Материал пластик.
- Цвет Черный.

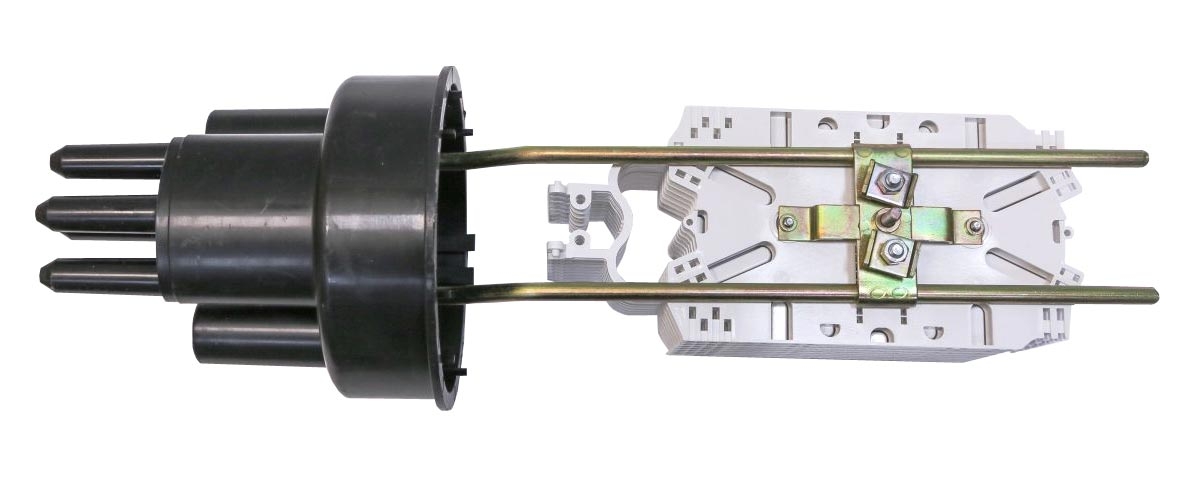

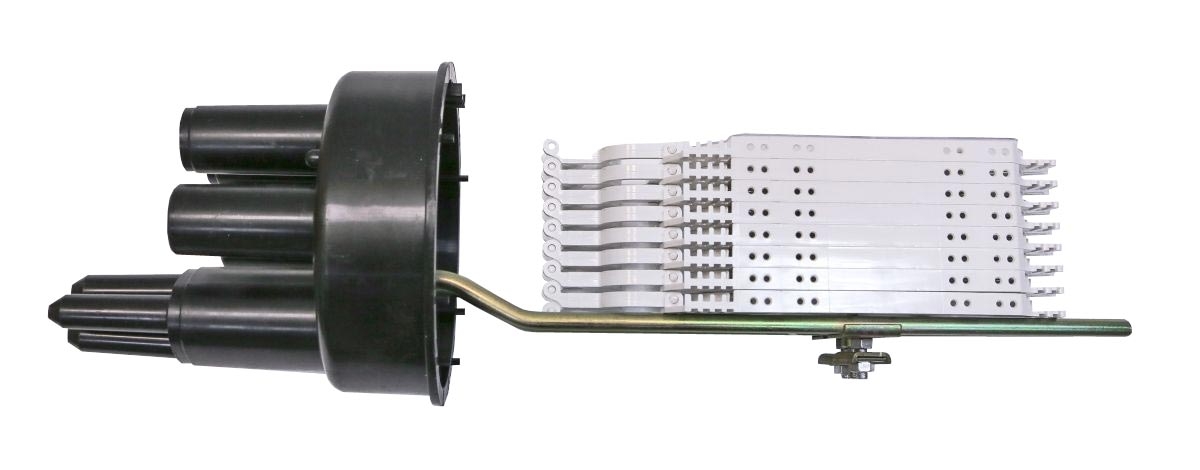

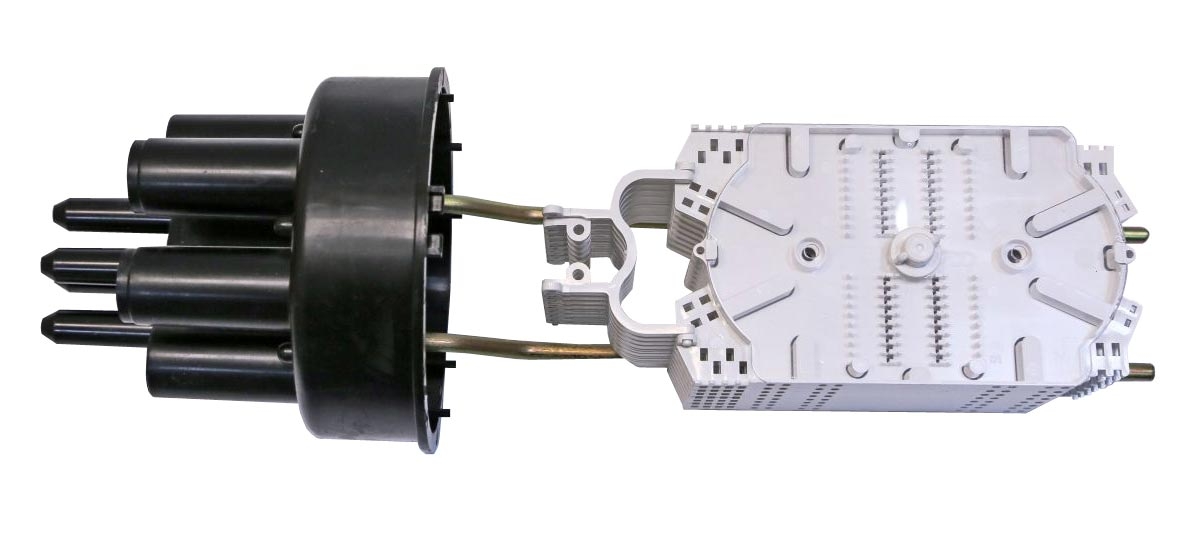

Тупиковая муфта МТОК-Б1 большой емкости предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.
В отличие от муфты МТОК-Б1/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.
Способ герметизации корпуса с оголовником осуществляется с помощью двух полухомутов и термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести (Ввод №9).
Общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается (Кронштейн для установки тупиковых муфт в колодцах).
Характеристики:
| Кол-во сварных соединений | 288 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 8 |
| Кол-во вводов: | |
| - круглый, до 16 мм | 4 |
| - овальный, до 10 мм/до 25 мм | 4/2 |
| Возможность транзита | нет |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации º-С | от -60 до +70 |
| Габаритные размеры: | |
| - длина, мм | 523 |
| - диаметр, мм | 159 |
| Масса, кг | 4,0 |
Комплектация:
| Корпус (оголовник, кожух, кронштейн, ТУТ 180/58) | 1 шт. |
| Кассета КТ-3645 | 8 шт. |
| Гильзы КДЗС 4525 | 300 шт. |
| Комплект ввода №4 | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
