- Муфта оптическая
- Тупиковая
- Ёмкость 216 волокон
- Материал пластик
- Цвет чёрный

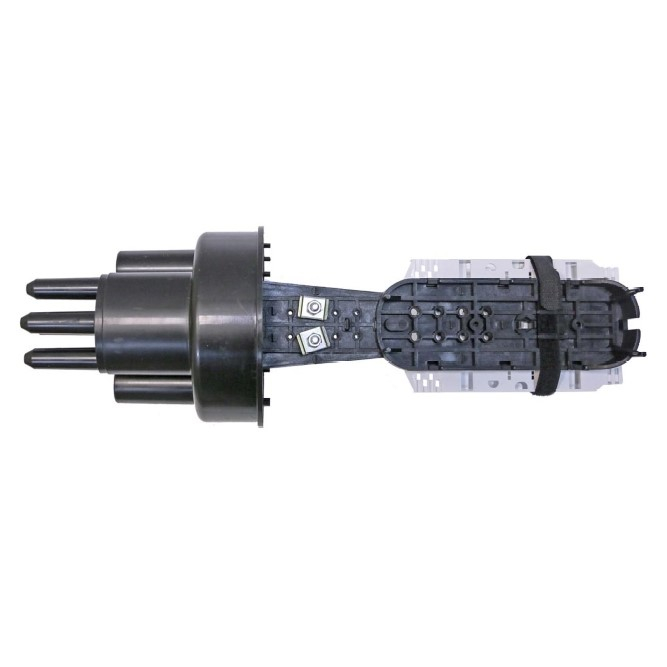

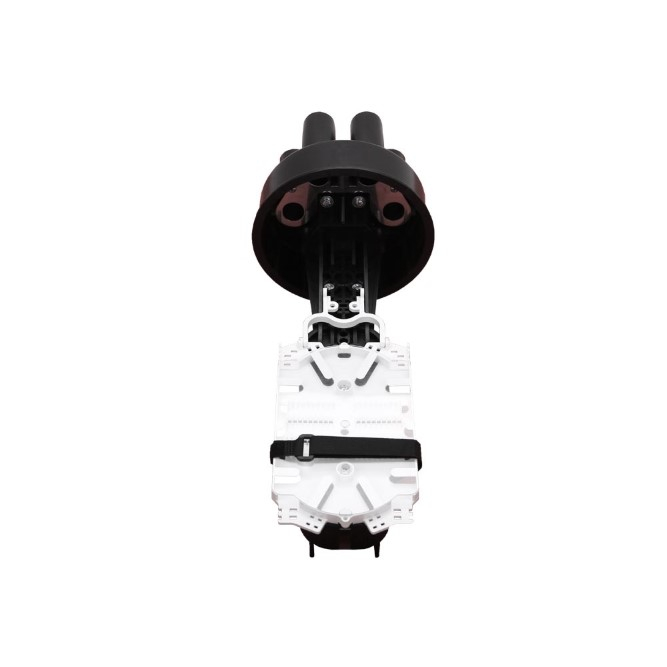

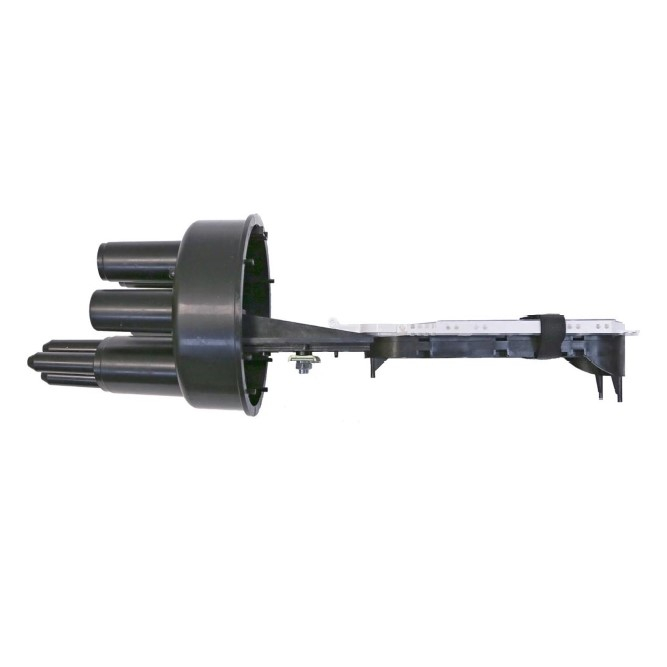

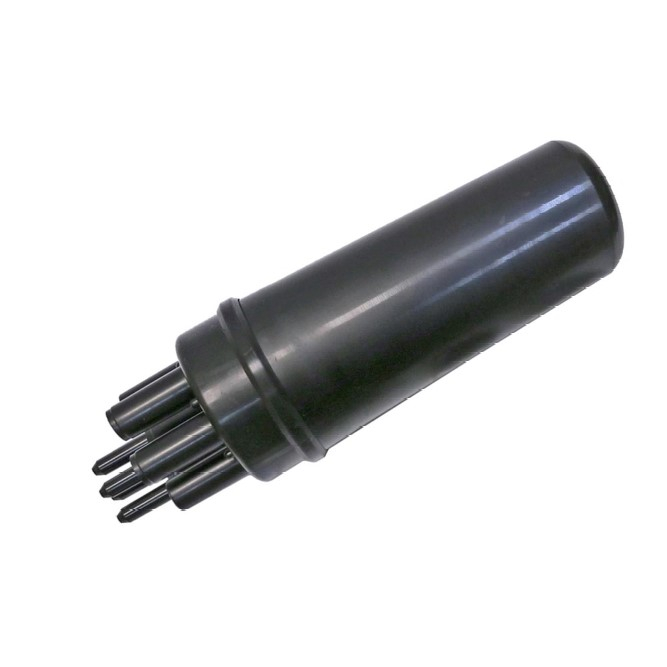

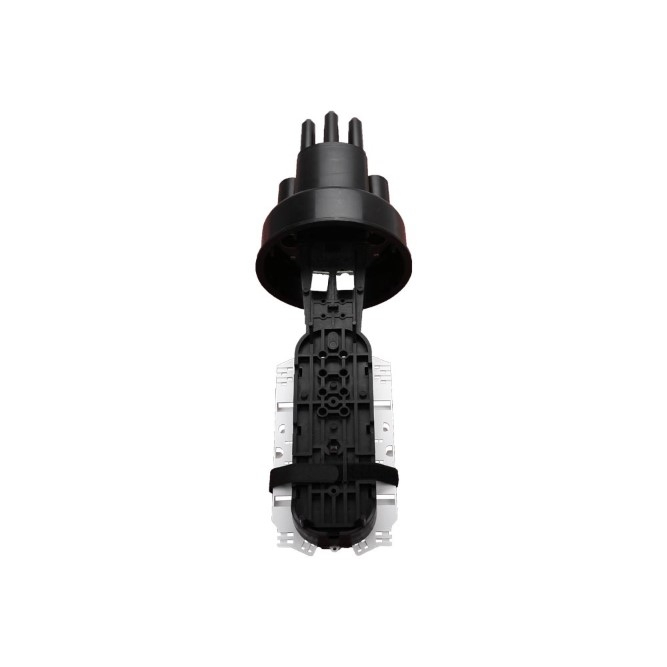

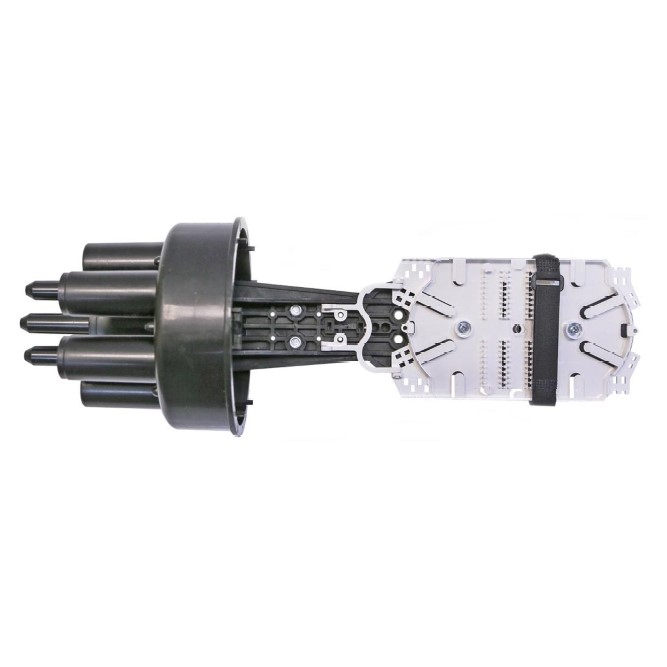

МТОК-Б1 - тупиковая транзитная муфта для монтажа ОК прокладываемых в грунтах всех категорий, в том числе прокладываемых через болота и реки.

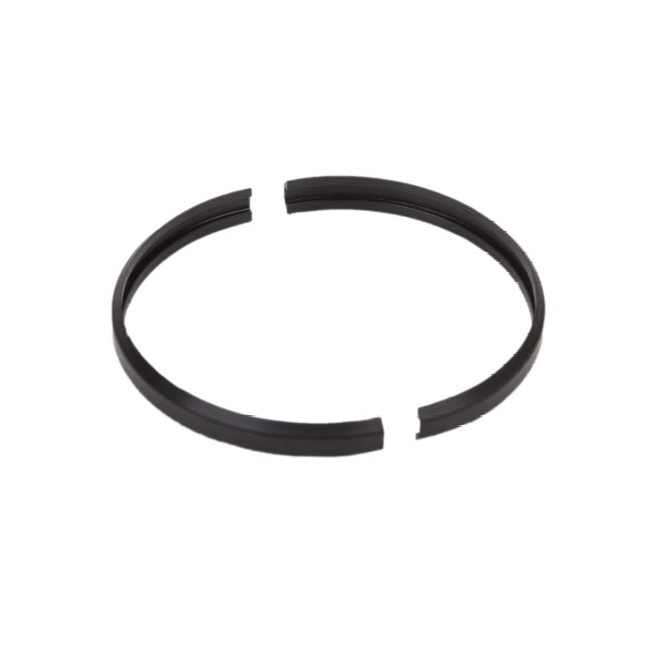

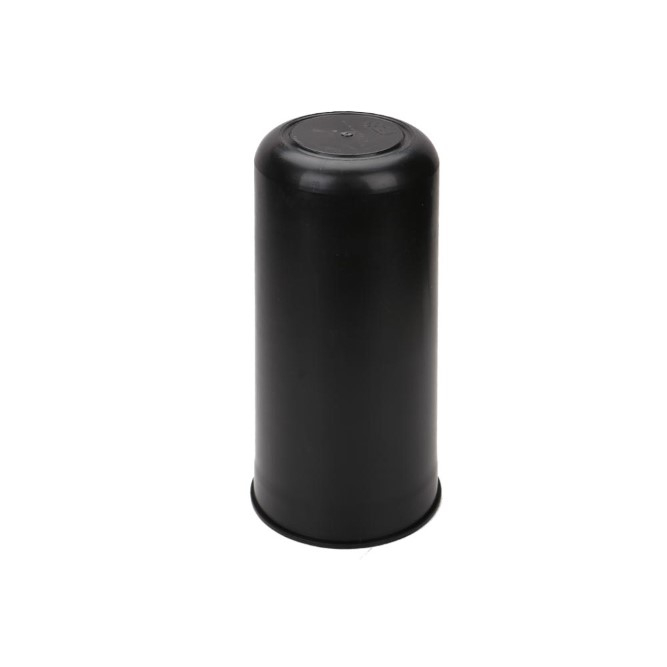

С помощью двух полухомутов и термоусаживаемой трубки ТУТ большого диаметра осуществляется герметизация кожуха с оголовником. Повторная герметизация в случае вскрытия муфты также осуществляется с помощью ТУТ.
Ввод кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются надежная механическая фиксация кабельной брони с защитой от скручивания, крепление ЦСЭ, основная и продольная герметизация ОК, возможность изолирования или соединения брони всех ОК непосредственно в муфте, возможность вывода от брони каждого ОК провода заземления (КИП).

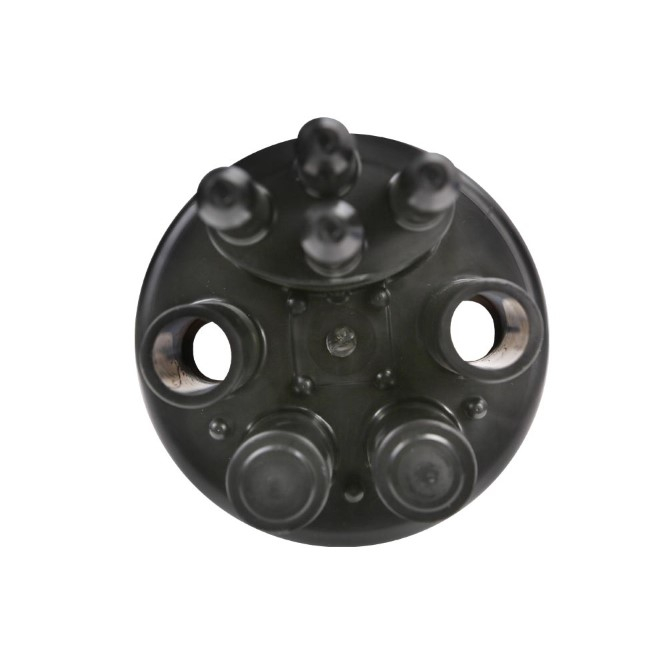

Овальный патрубок муфты может использоваться в следующих случаях:
- ввода транзитной петли кабеля диаметром до 25мм*-
- ввода двух кабелей диаметром до 25мм*-
- ввода до 4-х тонких кабелей диаметром до 10мм-
- вывода до 4-х проводов заземления (КИП) от кабельных бронепокровов.
*Для герметизации дополнительно необходим «-Ввод № 9»-.
Для дополнительной механической и грязевой защиты следует приобретать защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации кабелей рекомендуется дополнительно приобретать «-Кронштейн для установки тупиковых муфт в колодцах»-.
Характеристики
| Кол-во сварных соединений | 216 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 6 |
| Кол-во вводов: | |
| - круглый, до 16 мм | 4 |
| - овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
| Герметизация корпуса | ТУТ |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации º-С | -60...+70 |
| Габаритные размеры, мм: | |
| - длина | 523 |
| - диаметр | 159 |
| Масса, кг | 1,7 |
Комплектация
| Корпус (оголовник, кожух, кронштейн, ТУТ 180/58) | 1 шт. |
| Кассета КТ-3645 | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
