- Муфта оптическая
- Тупиковая
- Ёмкость 96 волокон
- Материал пластик
- Цвет чёрный

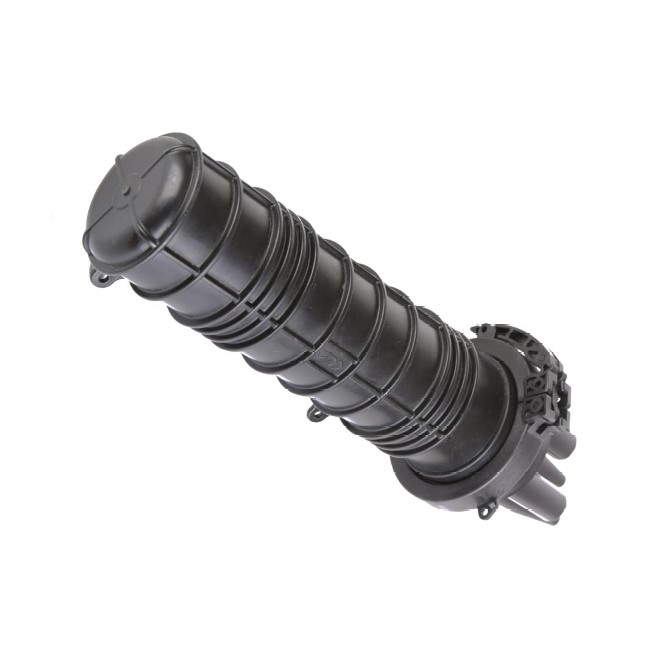

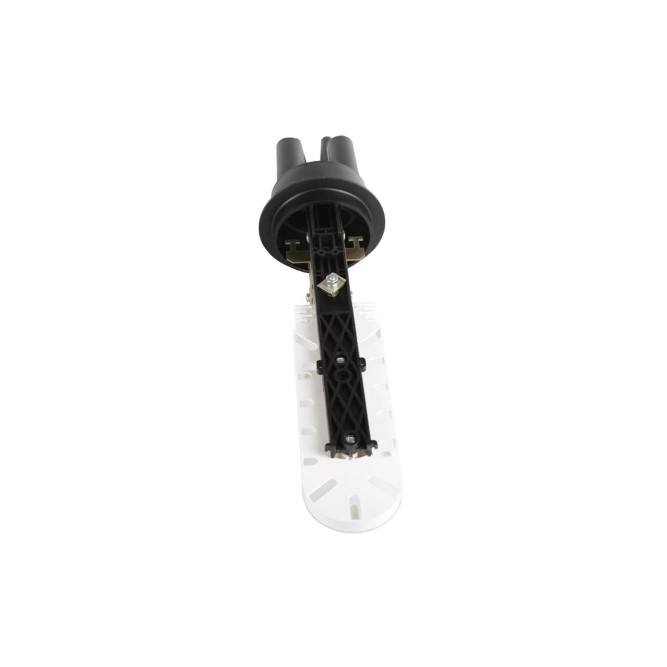

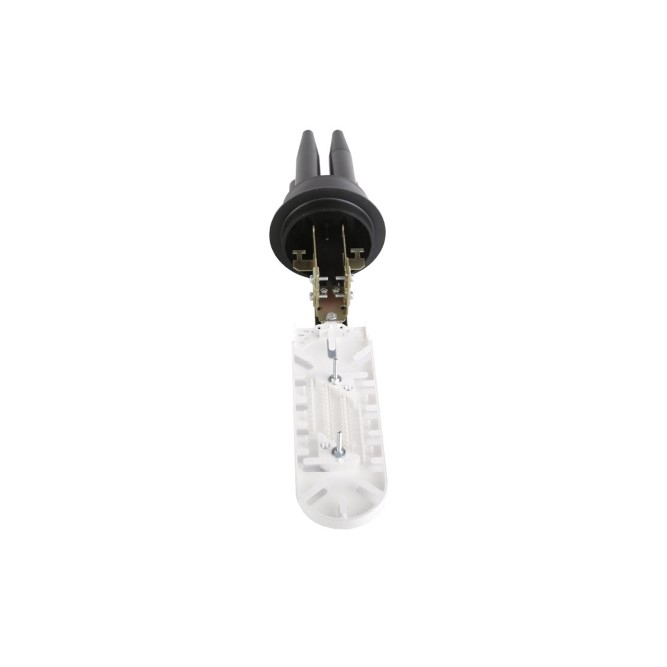

МОГ-Т-3 130101-00088 - тупиковая муфта для монтажа подвесных самонесущих оптических кабелей, кабелей с вынесенным силовым элементом типа «-8»-, а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. МОГ-Т-3 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

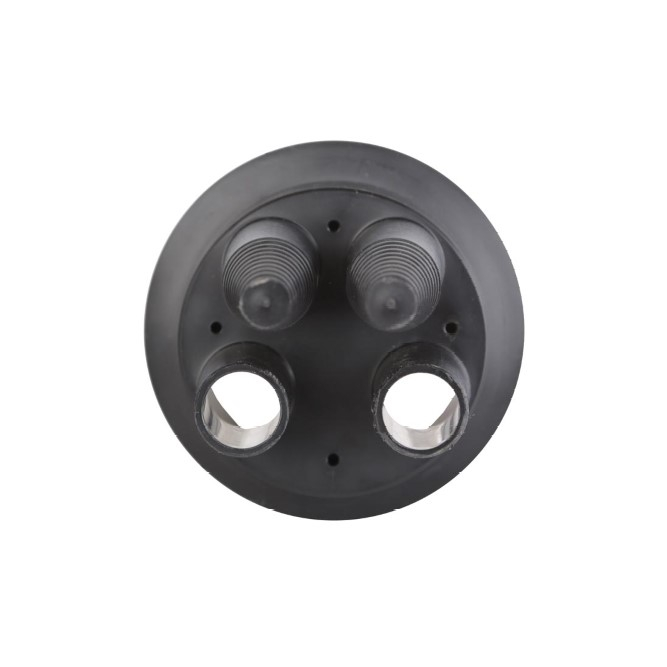

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты. Герметизация вводимых кабелей механическая, осуществляется с использованием специально разработанных Вводов кабельных механических (ВКМ). Герметизация достигается за счет плотного обжатия кабеля введенного в ВКМ и самого ВКМ патрубком муфты. Муфта поставляется с оголовником, на котором два патрубка открыты и готовы для работы и двумя закрытыми патрубками. При необходимости ввести кабель в третий и четвертый патрубок, необходимо полностью срезать коническую часть соответствующего патрубка.
Муфта МОГ-Т-3 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах. В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.
Характеристики:
| Кол-во сварных соединений | 96 |
| Тип кассет | КБ48-4525 |
| Макс. кол-во кассет | 2 |
| Кол-во вводов: | |
| - круглый открытый | 2 |
| - круглый закрытый | 2 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ВКМ |
| Температура эксплуатации, º-С | -60...+70 |
| Габаритные размеры, мм: | 320 |
| - длина | 500 |
| - диаметр | 146 |
| Масса, кг | 2 |
Комплектация:
| Корпус (оголовник, кожух, хомут) | 1 шт. |
| Кассета КБ-4845 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |

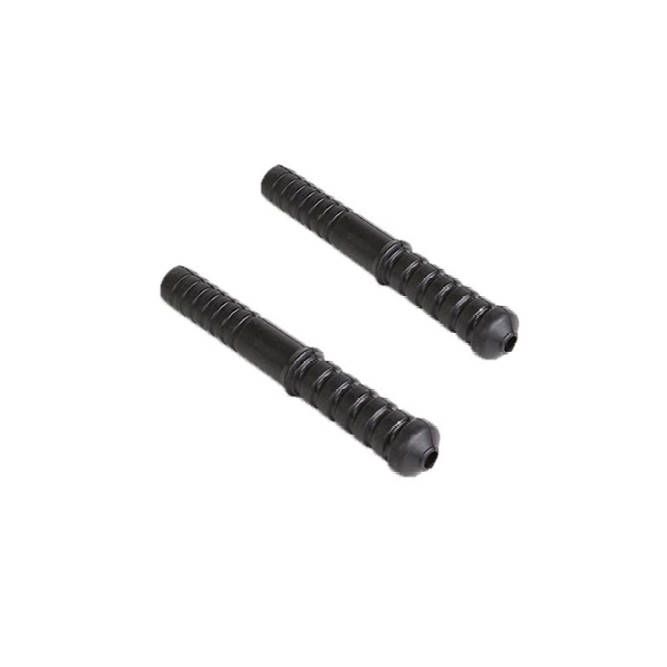

| Ввод ВКМ-22/10-13 | 2 шт. |
| Хомут металлический | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
