- Муфта оптическая.
- Подвесная.
- Материал пластик.
- Цвет Черный.

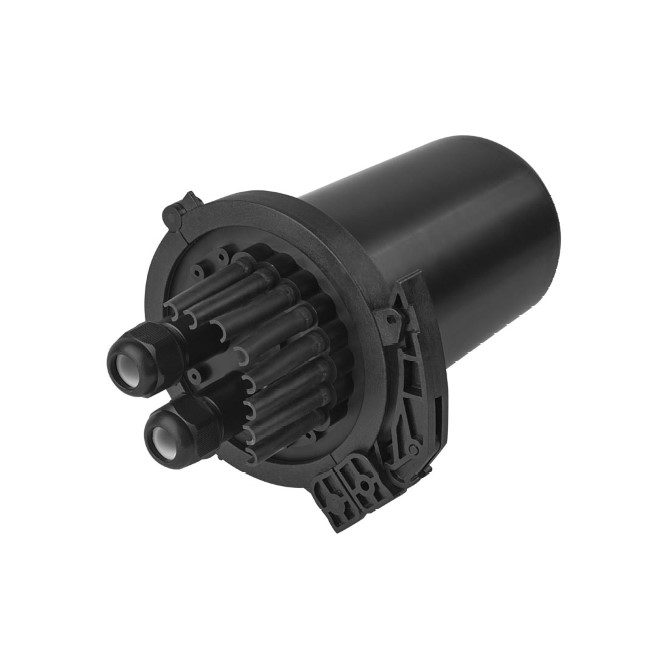

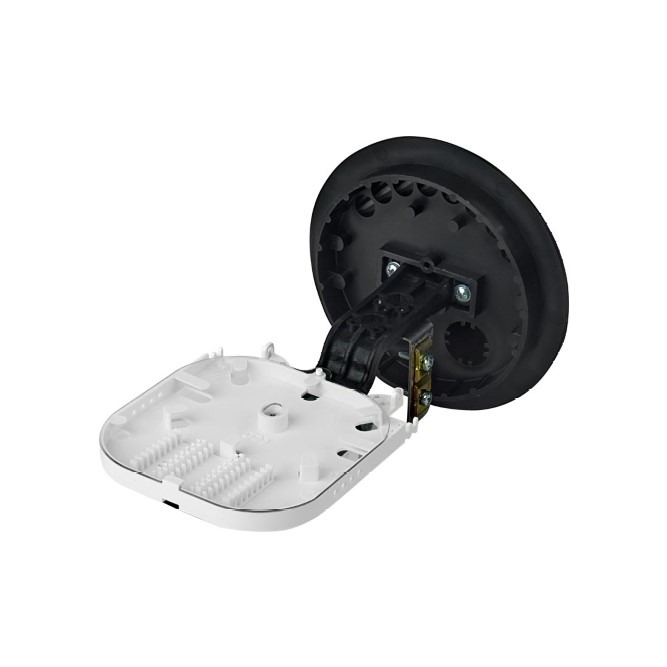

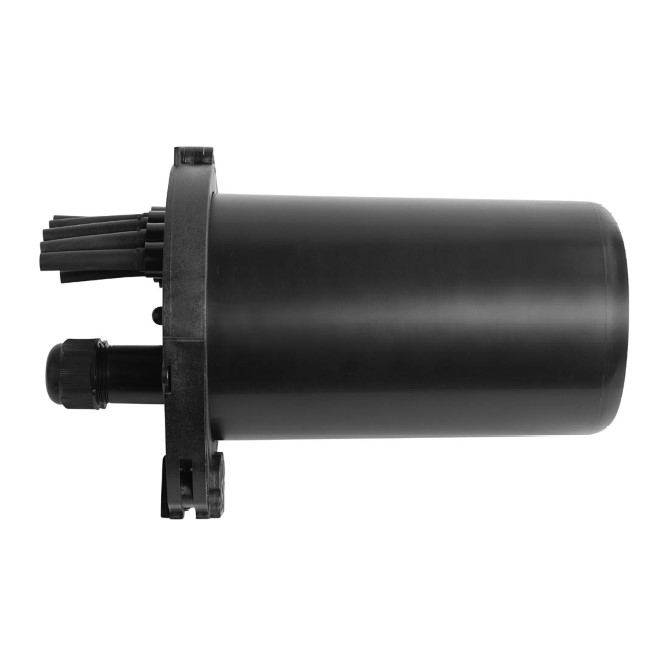

Тупиковая муфта МКО-С7/48 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложементы кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод подвесного ОК, крепление и герметизация осуществляется с помощью резьбовых фитингов.

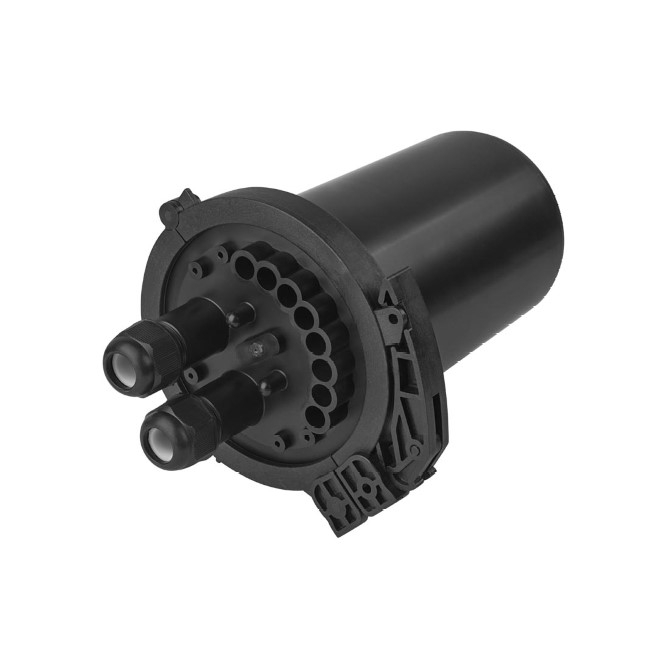

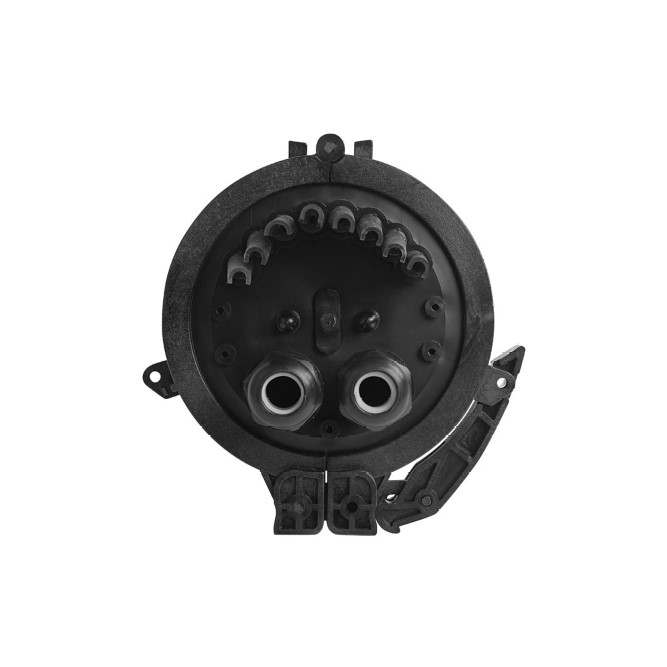

Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «-Характеристики»- указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики
| Макс. кол-во сварных соединений | 48 |
| Тип кассет | КС-1645 |
| Макс. кол-во кассет | 3 |
| Кол-во вводов и способ герметизации: | |
| - -фитинг, от 8 до 16 -мм | 2 |
| - -эластичная заглушка, -от 2 до 3,5 мм | 8 |
| Герметизация корпуса | Хомут |
| Температура эксплуатации, º-С | -60&hellip-+70 |
| Габаритные размеры: | |
| - длина, мм | 260 |
| - диаметр, мм | 183 |
| Масса, кг | 1,1 |
Комплектация
| Корпус (оголовник, кожух, хомут) | 1 шт. |
| Кассета КС-1645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Фитинг от 8 до 16 мм | 2 шт. |
| Заглушки эластичные от 2 до 3,5 мм | 8 шт. |
| Стяжки, маркеры | 1 компл. |
