- Материал - пластик.
- Цвет - чёрный.

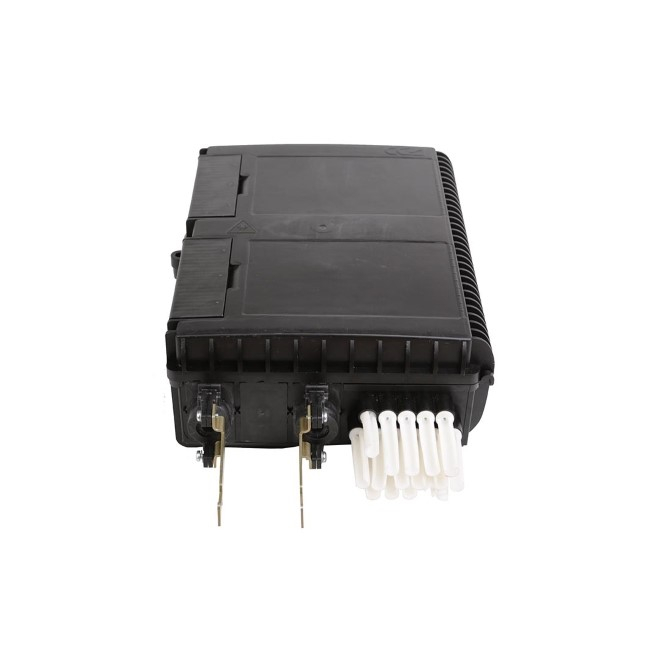

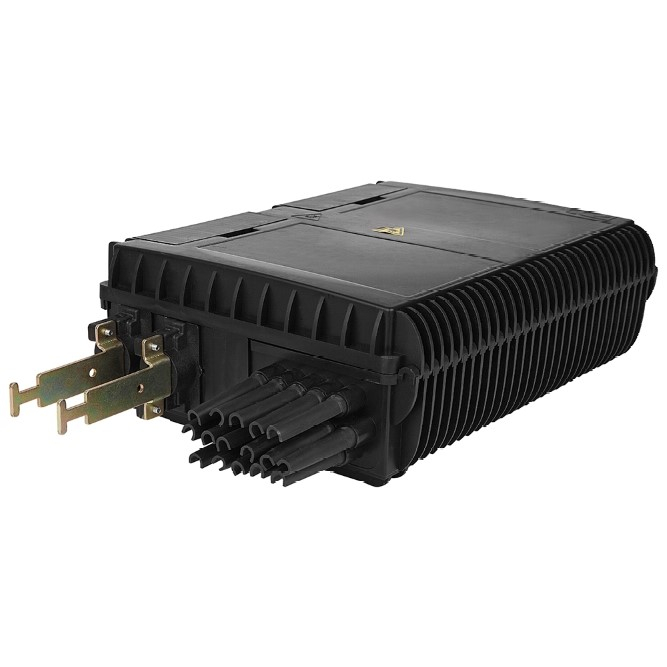

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах). Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

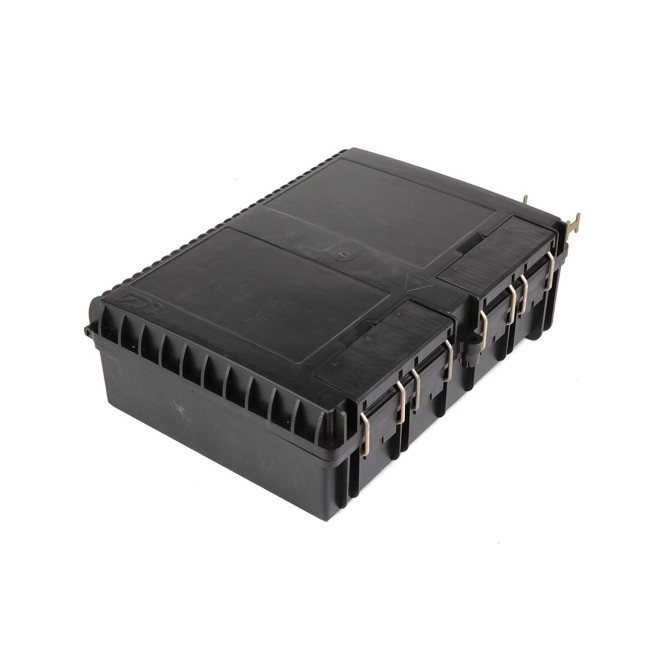

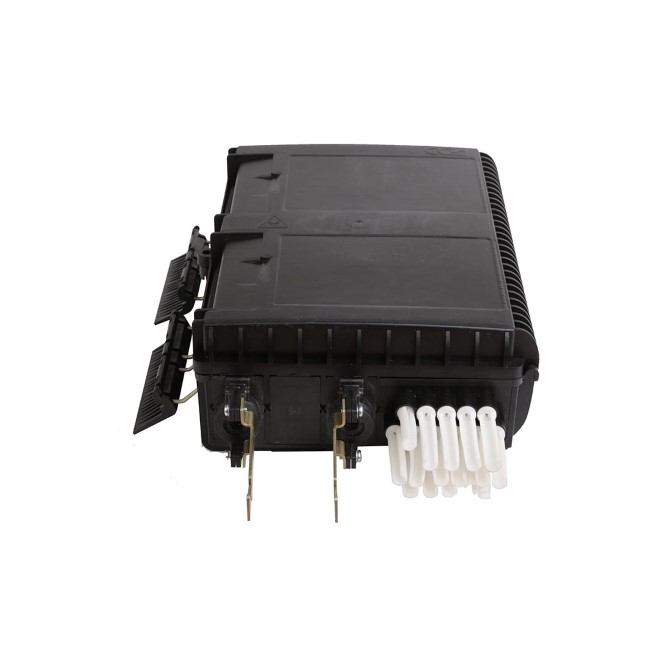

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй. Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Оптические кабели вводятся и фиксируются в оригинальных узлах ввода. Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля. Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм. ШОС герметизируются в разрезных эластичных пробках.
Конструкция муфты обеспечивает:
&bull- ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм-
&bull- возможность организации &ldquo-транзитного&rdquo- ввода одного ОК-
&bull- размещение до 48 сростков оптических волокон (КДЗС 4525)-
&bull- установку до 20-ти розеток (адаптеров) оптических типа SC-
&bull- пылезащищенный вывод до 16 ШОС диаметром 2&hellip-3 мм.
Установка муфты на стене или опоре выполняется с применением «-Кронштейна для подвески МКО-П3»-.
Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.
Характеристики:
| Макс. кол-во сварных соединений | 48 |
| Кол-во адаптеров SC | 20 |
| Кол-во вводов: | |
| - до 16 мм/транзит | 3/1 |
| - до 3,5 мм | 16 |
| Герметизация корпуса | Эластомер |
| Герметизация вводов | Эластомер |
| Защищенность | IP65 |
| Температура эксплуатации, º-С | от -40 до +65 |
| Габаритные размеры: | |
| - длина, мм | 330 |
| - ширина, мм | 245 |
| - высота, мм | 108 |
| Масса, кг | 1,9 |
Комплектация:
| Корпус | 1 шт. |
| Узел ввода ОК 6&hellip-12 мм | 2 шт. |
| Заглушка кабельного ввода | 1 шт. |
| Уплотнительная вставка для дроп-кабеля с заглушкой | 16 шт. |
| Ложемент Л12-4525 | 4 шт. |
| Адаптеры SC/APC | 8 шт. |
| Пигтейлы SC/APC | 8 шт. |
| КДЗС 4525 | 20 шт. |
| Стяжки, маркеры | 1 компл. |
| Пинцет для укладки КДЗС | 1 шт. |
Логистические параметры:
- Объем, м3: 0.0117
- Вес, кг.: 1.45
