- Муфта оптическая.
- Подвесная.
- Материал пластик.
- Цвет Черный.
Тупиковая муфта МКО-П1/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой (А) является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

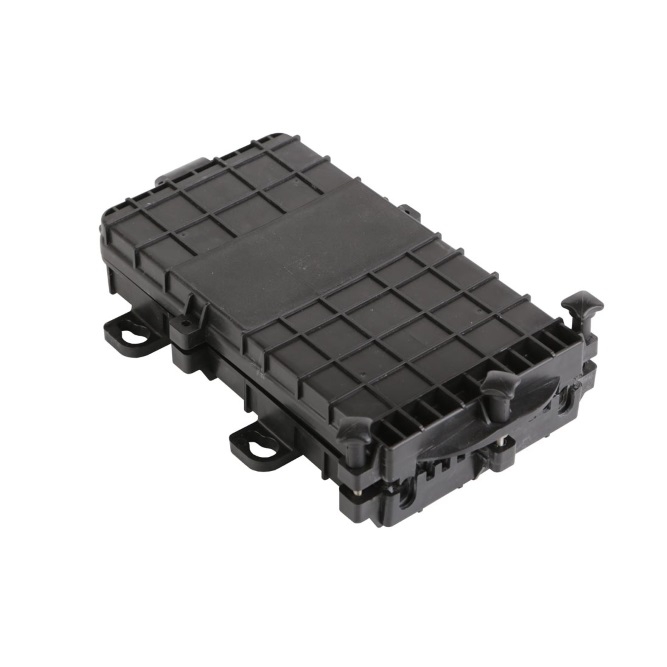

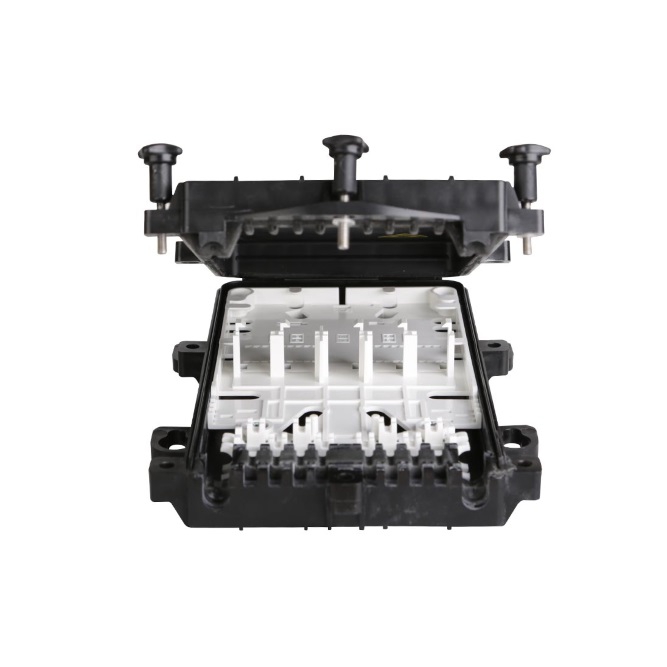

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя 1х8 - или двух разветвителей 1х4, оконцованных разъемами SC.

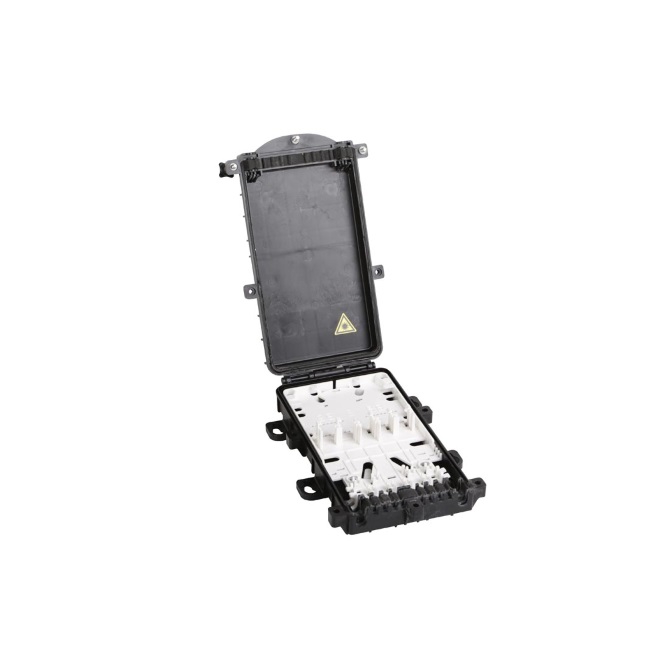

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.
По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.
Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе (Характеристики) указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики
| Макс. кол-во разъёмных соединений | 10 |
| Тип адаптеров | SC |
| Макс. кол-во сплиттеров | 2 |
| Тип корпуса сплиттеров | Мини |
| Макс. кол-во сварных соединений | 36 |
| Кол-во вводимых ОК: | |
| - до 9 мм/транзит | 2/1 |
| - до 5 мм | 8 |
| Способ герметизации корпуса и вводов ОК | Механический |
| Герметизирующий материал | Эластомер |
| Защищенность | IP67 |
| Температура эксплуатации, º-С | -60&hellip-+70 |
| Габаритные размеры: | |
| - длина, мм | 247 |
| - ширина, мм | 159 |
| - высота, мм | 46 |
| Масса, кг | 0,5 |
Комплектация
| Корпус с крышкой | 1 шт. |
| Монтажная панель (вставка) | 1 шт. |
| Ложемент Л2-СП | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Стяжки, маркеры | 1 компл. |
