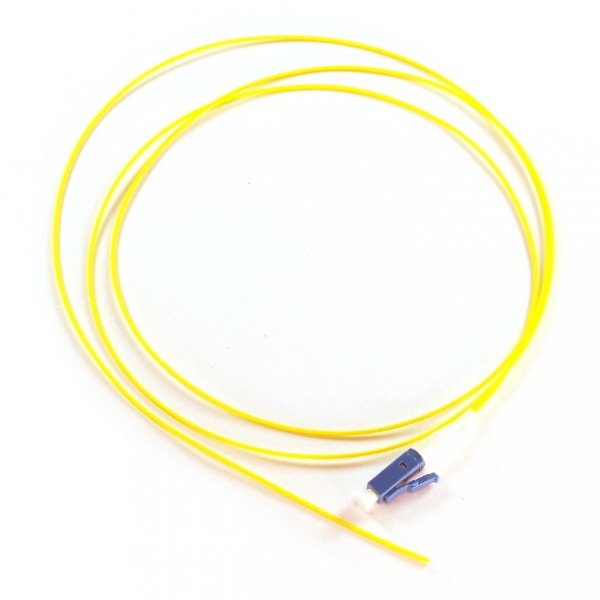

- Пигтейл оптический.
- Тип - LC/UPC.
- Волокно SM 9/125.
- Длина 1м.
- Цвет желтый.
- Комплект поставки 1 штука.
Коннектор типа LC имеет прочный термостойкий пластмассовый корпус типа push-pull. Конструкция коннектора сравнительно проста: керамический сердечник диаметром 1,25 мм, не связанный с пластмассовым корпусом. Механизм фиксации - защелка (аналогично RJ-45). Потери, по данным производителя, - порядка 0,2 дБ. Пара коннекторов легко объединяется в дуплекс.
Присоединяются линейным движением, чем аналогичен разъёму SC и так же удобен в оптических кроссах с большой плотностью гнёзд
Шнуры монтажные (пигтейлы) представляют собой отрезок оптического кабеля (оптический световод в буферном покрытии 0,9 мм.) стандартной длины 1 м., на одном конце которого установлена вилка оптического соединителя.
Один конец пигтейла вставляется в проходной адаптер (розетку) в кроссе, а другой остается свободным. Свободный конец шнура соединяют с оптическим кабелем (волокном) при помощи сварки, либо механическими устройством - сплайсам.
| Параметры и характеристики изделия: |
| Вносимые потери | &le-0,2 децибел |
| Обратные потери | &ge-50 децибел |
|
| Характеристики элементов: |
| Элемент | Характеристика элемента | Значение характеристики |
| 1. Оптический кабель | стандартная длина* | 1m |
| количество световодов | 1 |
| тип волокна | одномодовое |
| профиль показателя преломления | градиентный |
| диаметр сердцевины | 9 &mu-m |
| диаметр оболочки | 125 &mu-m |
| диаметр вторичного защитного покрытия (буфера) | 0,9 mm |
| цвет вторичного защитного покрытия (буфера) | желтый |
| 2. Кабельная часть оптического соединителя (коннектор) | количество | 1 |
| конструктив | вилка LC |
| фиксация вилки в розетке | защелкой рычажного типа |
| тип соединителя | разъемный однополюсный |
| тип полировки | UPC |
| материал корпуса | пластмасса |
| цвет корпуса | светло-синий |
| материал оптического наконечника | диоксид циркония |
| тип крепления волокна в наконечнике | клеевое |
| цвет «-хвостовика»- | белый |
* По желанию заказчика изделия могут быть изготовлены с кабелем любой длины.
Комплект поставки:
- Упаковка - 1 штука.
- Пигтейл LC, длина 1 метр - 1 штука.
- Паспорт изделия (наклейка). - 1 штука.
- Упаковка - полиэтиленовый пакет с застежкой зип-лок или
- полиэтиленовый пакет запаенный.
Для использования в 10 Гбит сетях появились новые форм-факторы модулей XFP, X2,XENPAK, SFP+ &mdash- они отличаются большими габаритами, стандартно используются разъёмы типа LC.
