Уличный коммутатор TFortis PSW-2G2F+UPS со встроенным источником бесперебойного питания разработан специально для подключения одной купольной поворотной IP-камеры с потреблением до 60Вт по технологии PoE+ (802.3at, HiPoE).

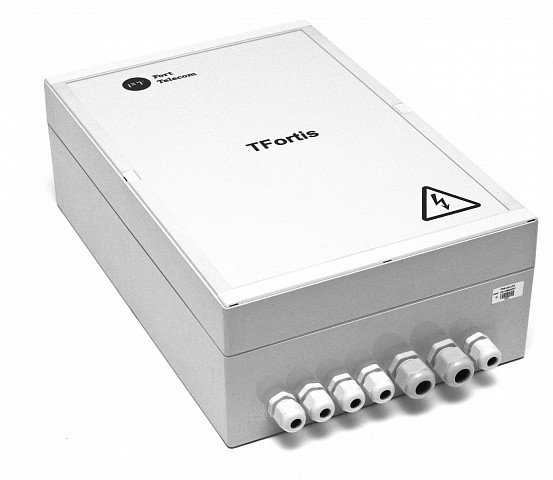

PSW-2G2F+UPS представляет собой всепогодный компактный бокс, изготовленный из прочного высококачественного пластика. Габариты устройства не превышают 360х240х120 мм, что делает его удобным для установки в места, куда другие устройства поместить проблематично. А степень защиты IP66 делают блок неприхотливым к условиям эксплуатации.
Встроенный источник бесперебойного питания позволяет осуществлять резервное питание как самого коммутатора, так и IP-камеры запитанной от него по PoE. При отклонении сетевого напряжения от нормы коммутатор перейдет на автономное питание от АКБ.
Время автономной работы можно узнать из таблицы:
| Нагрузка*, Вт | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
| Время, ч | 5:40 | 4:10 | 3:10 | 2:30 | 2:10 | 1:50 | 1:40 | 1:30 | 1:10 | 1:00 | 0:55 | 0:50 |
Коммутатор постоянно контролирует работу видеокамеры. Если она зависает, коммутатор ее перезагружает.

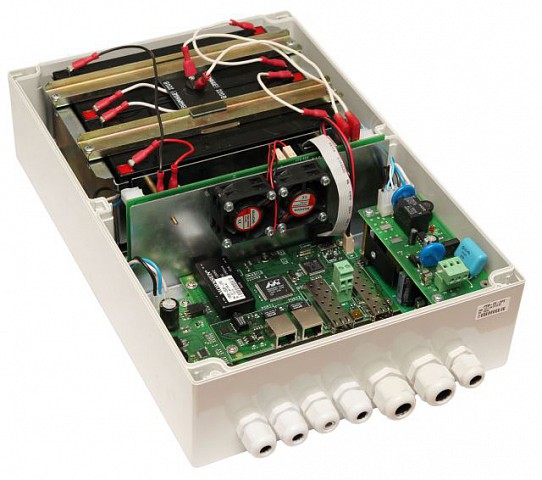

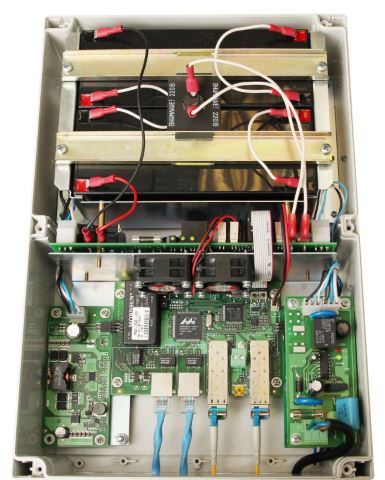

В состав PSW-2G2F+UPS входят:
- Управляемый коммутатор с двумя гигабитными SFP слотами, для организации протяженных участков передачи данных по оптике-
- PoE-инжектор для удаленного питания купольной повортной IP-камеры с потреблением до 60Вт-
- модули грозозащиты по питанию 220В и по Ethernet портам-
- модуль контроля зависания видеокамеры-
- 4 аккумуляторных батареи для автономного питания системы-
- контроллер заряда АКБ-
- узел стабилизации питания от АКБ-
- реле контроля напряжения, которое отключает сетевое напряжение в случае отклонения его от нормы-
- система поддержания собственного микроклимата-
- микроконтроллер для обеспечения сервисных функций и WEB управления-
- компактный корпус и удобные элементы крепления.
Порты Gigabit Ethernet (SFP слоты) предназначены для подключения к магистральной сети. Коммутатор не имеет привязки к определенной модели SFP-модуля и пользователь имеет возможность установить наиболее подходящий SFP-модуль для конкретных условий. Рекомендуемые SFP модули. Наличие двух гигабитных портов позволяет подключать коммутатор в цепочку или кольцо.
TFortis PSW-2G2F+UPS имеет удобное управление с помощью дружественного Web-интерфейса и текстового интерфейса Telnet.
Характеристики:
Интерфейсы
- 1 порт 10/100Base-Tx RJ-45 PoE+ (HiPoE)-
- 1 порт 10/100Base-Tx RJ-45 без PoE-
- 2 порта 1000Base-X SFP.
Коммутатор совместим с любыми гигабитными -SFP-модулями.
Рекомендуемые к использованию SFP модулиPoE
- Стандарт PoE: 802.3af/at-
- мощность на порт: не менее 60Вт-
Функции
- Контроль зависания IP-камер-
Источник бесперебойного питания
- Тип аккумуляторных батарей: 12В, 2.2А*ч-
- количество аккумуляторных батарей: 4шт-
- габариты аккумуляторных батарей:178х35х61 мм-
- резервный режим работы при:
- полном отключении сетевого напряжения-
- сетевом напряжении выше/ниже нормы (перекос фаз)-
- напряжении в сети 380В (потеря нуля).
Протоколы
- STP (802.1d)/RSTP(802.1w)-
- IGMP Snooping v2-
- VLAN (802.1q)-
- Flow Control (802.3x)-
- Quality of Service (QoS, 802.1p).
Мониторинг
- Кабельный тестер-
- SNMP Traps-
- Syslog-
- системный журнал-
- сухие контакты для подключения внешних датчиков.
Управление
- Web-интерфейс-
- Telnet-
- SNMP v1-
Физические параметры
- Наработка на отказ не менее 50 000 часов (5,7 лет)-
- напряжение питания: ~ 220В (от 187В до 246В)-
- макс. потребляемая мощность: не более 90Вт-
- степень защиты от внешних воздействий: IP66-
- рабочая температура: от -45 до +40 °-С-
- масса: не более 6 кг-
- размеры: 360 х 240 х 120 мм-
