Кабельный прибор. Поиск повреждения изоляции до 50МОм

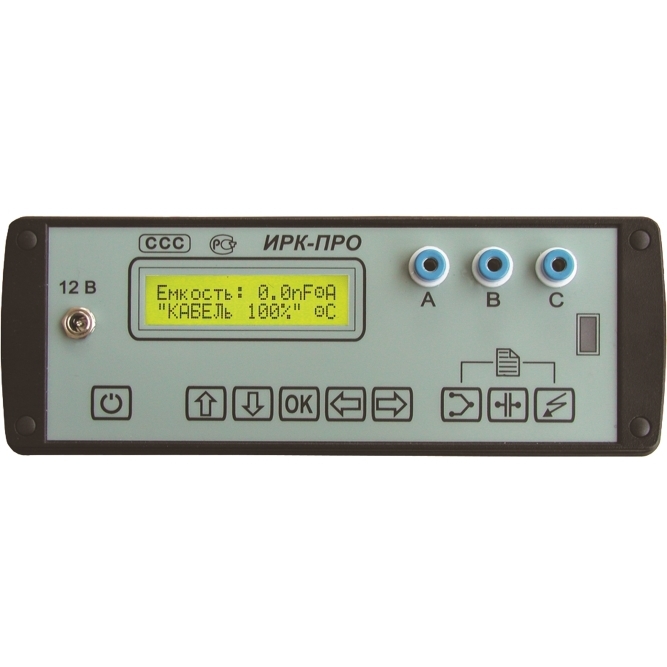

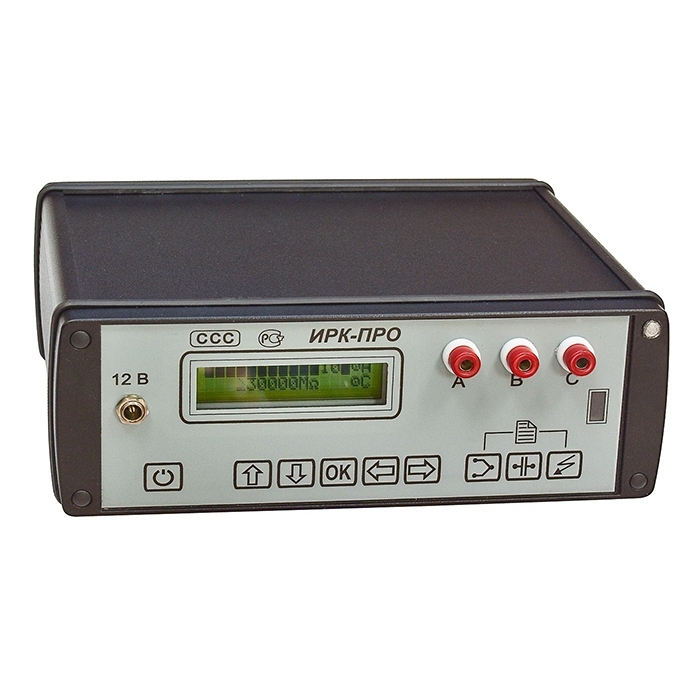

Кабельный прибор ИРК-ПРО 7.4
предназначен для:
- Определения расстояния до участка с пониженным сопротивлением изоляции кабеля-
- Определения места обрыва или перепутывания жил кабеля-
- Измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.
- Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
- Память характеристик 30 рабочих кабелей, 1 000 пар плановых измерений.
Диапазон измерения сопротивления изоляции
1 кОм - 30 000 МОм
Диапазон электрической емкости
0,1 - 2000 нФ
Диапазон измерения сопротивления шлейфа
0 - 10 кОм
Испытательное напряжение
400 В, 180 В
Диапазон Rп в месте повреждения изоляции
0 - 50 МОм
Диапазон измерения напряжения
0 - 300 В
Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 - 3 МОм
0,1%+1м
Максимальная погрешность измерения сопротивления шлейфа в диапазоне
0 ÷- 3000 Ом ±- 0,1% + 0,1 Ом
3 кОм ÷- 10 кОм ±-0,1 кОм
Максимальная погрешность измерения омической асимметрии
±- 0,1%+0,1 Ом
Максимальная погрешность измерения сопротивления изоляции
0 ÷- 999 кОм ±- 2% ±- 1 ед
1МОм ÷- 999МОм ±- 2% ±- 1ед
1000МОм ÷- 4999МОм ±- 5% ±- 1ед
5ГОм ÷- 10 ГОм ±- 10% ±- 1ед
свыше 10 ГОм не нормируется
Максимальная погрешность измерения емкости
±- 2% + 1ед
Питание прибора от встроенного аккумулятора
12 В 0,8 Ач
Потребляемая мощность не более
не более 1,5 Вт
Габариты
230х65х90 мм
Вес
1,5 кг
Cертификат об утверждении типа средств измерений RU.C.34.001.A № 27301,
Государственный реестр № 17719-07
