- Сварочный Аппарат.
- Защита от ударов, пыли и дождя-

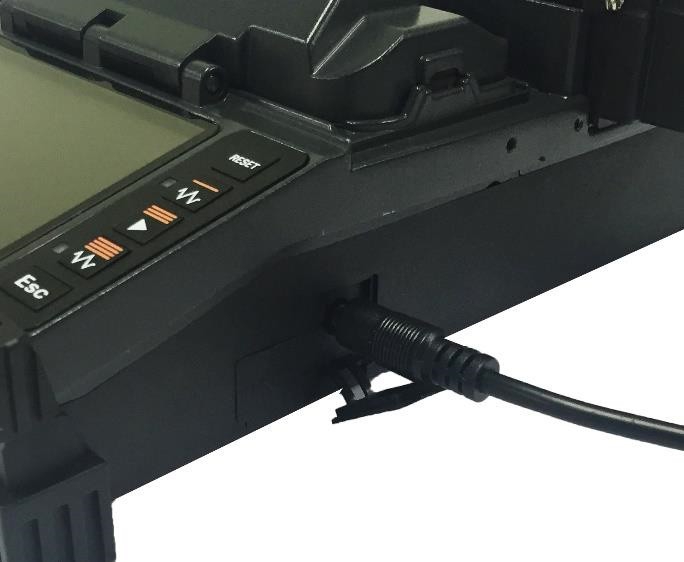

- Питание от сети и батареи.
- Портативное исполнение.
- Выравнивание волокон по V-образной канавке (по оболочке).
- Время сварки 7 сек. и термоусадки 13 сек.
- Срок службы электродов более 3000 сварных соединений.

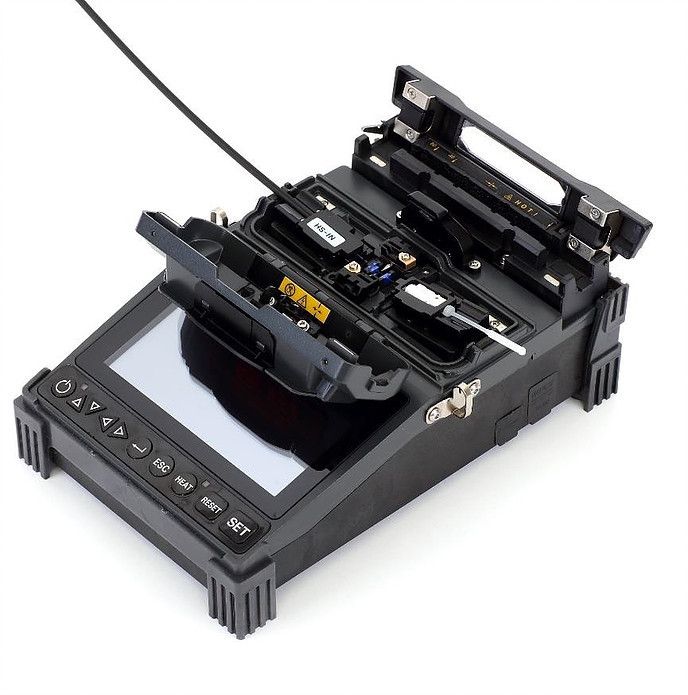

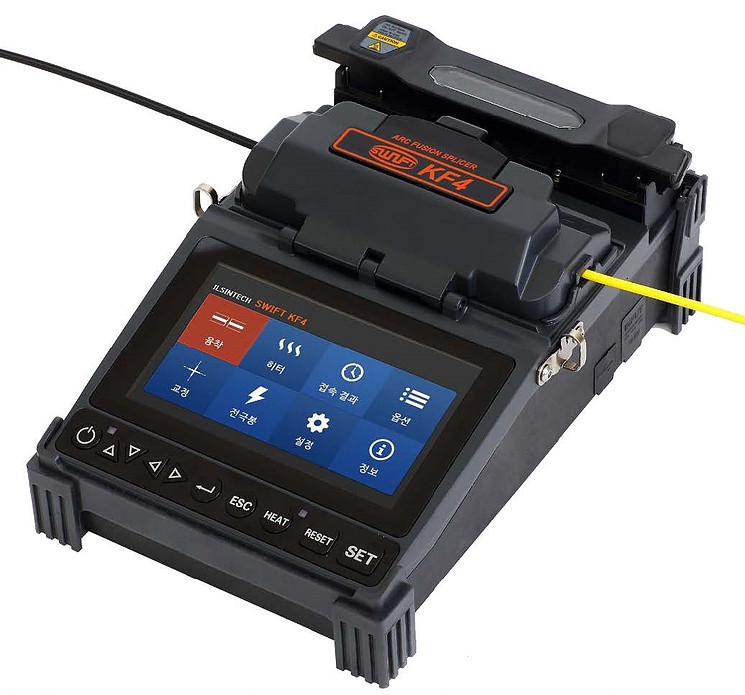

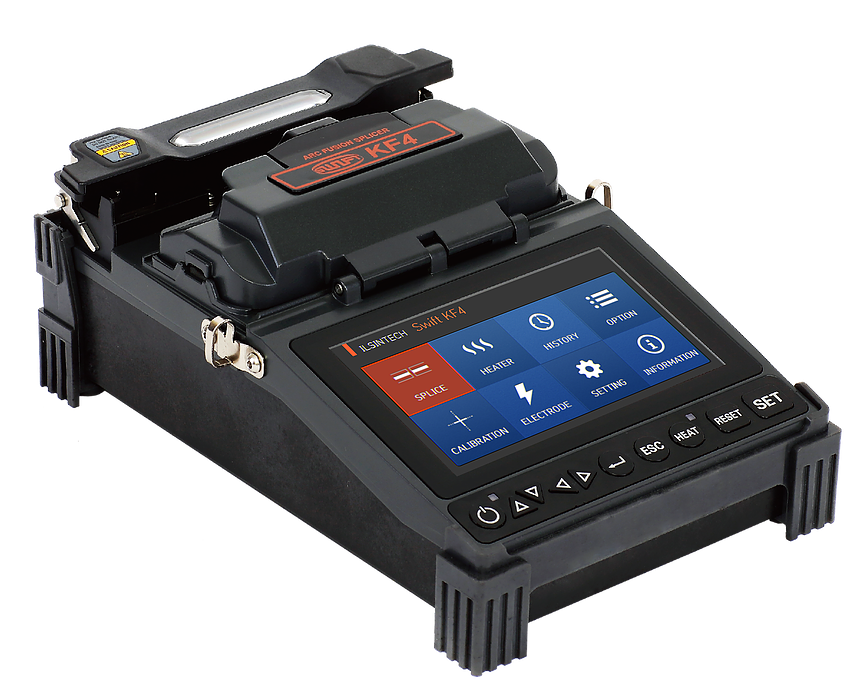

ILSINTECH KF4 &ndash-
аппарат для сварки оптических волокон
ILSINTECH SWIFT KF4 -- многофункциональный сварочный -аппарат. Он предназначен для монтажа разветвленных городских FTTx и PON сетей с небольшим количеством сварок в каждой точке, СКС и ЦОД, систем видеонаблюдения с использованием оптического волокна. -Кроме сварки оптических волокон, аппарат имеет средства для их &ldquo-прозвонки&rdquo- и измерения оптической мощности.
ILSINTECH SWIFT KF4 -компактен и удобен в эксплуатации, требует минимум времени для организации рабочего места возле кабельного ящика, на лестничной площадке, чердаке, в подвале и даже на столбе при помощи монтажного столика -
Как и другие модели сварочных аппаратов ILSINTECH, SWIFT KF4 -способен оконечить оптическое волокно специальными коннекторами типа SC, LC, FC, ST.
Особенности сварочного аппарата ILSINTECH SWIFT -KF4
Комплект поставки сварочного аппарата ILSINTECH SWIFT -KF4
Сварочный аппарат SWIFT KF4 | 1 шт |
Прецизионный скалыватель -IL-CI-01 | 1 -шт |
Аккумуляторная -батарея IL-KF-3400 | 1 шт |
Зарядное устройство | 1 шт |
Запасные электроды -IL-Swift-F1-EI-24 | 1 пара |
Лоток для приема горячих КДЗС -CT-01 (40мм) | 1 шт |
Помпа для спирта | 1 шт |
Отвертка | 1 шт |
Руководство по эксплуатации | 1 шт |
Кейс для транспортировки | 1 шт |
Технические характеристики ILSINTECH SWIFT -KF4
Параметр | Описание |
Сварка |
Способ выравнивания волокон | IPAAS -(Активная V- канавка) |
Количество одновременно свариваемых волокон | одно |
Диаметр свариваемых волокон | 125 мкм |
Диаметр буфферного покрытия свариваемых волокон | 250 мкм, 900 мкм, 2мм, 3мм, Indoor Cable |
Количество программ сварки | 300 шт. |
Оценка -потерь на сварке | доступно |
Средние потери на сварном соединении | SMF: 0.02 дБ- -MMF: 0.01 дБ- -DSF: 0.04 дБ- -NZDSF: 0.04 дБ |
Коэффициент отражения от сварного соединения | >- -60 дБ |
Типичное время сварки SM волокна | 7 сек |
Длина зачищенного волокна после скола | 5 &ndash- 16 -мм |
Сохранение результатов сварки | Последние 5000 сварок (данные и изображения) |
Механический тест на прочность | 1.96N &ndash- 2,25N -(196 &ndash- 225г) |
Цикл жизни электродов | более 3000 сварок |
Термоусадка |
Количество программ термоусадки | 100шт |
Типичное время термоусадки | 13 сек (для КДЗС 60 мм) |
Применяемые типы КДЗС | 60 мм, 40 мм, 32 мм, 28 мм |
Отображение результатов |
Камеры | 2 CMOS камеры, цветной LCD дисплей 3,5&rdquo- |
Увеличение места сварки | X/Y 130X- MAX: 260X |
Питание |
Аккумулятор | Li-ion аккумуляторная батарея, -14,8В, 3400мАч |
Адаптер для зарядки батареи от сети переменного тока | 100 ~ 240V AC |
Количество циклов сварка/термоусадка от одного заряда батарей | 200 циклов |
Дополнительные функции |
Прецизионный скалыватель | в комплекте (IL-CI-01) |
Помпа для спирта | в комплекте |
Общие параметры |
Внешние интерфейсы | USB |
Защита корпуса | ветер: до 15м/сек, пыль, вода, удар |
Рабочая высота над уровнем моря | 0 ~ 5000 м |
Рабочая температура | От -10 до 50°-C, при влажности до 95% |
Влажность | 0~95% без конденсации |
Температура хранения | От -40 до 80°-С |
Габариты | 124 х 189 х 75 мм (с защитными накладками) |
Вес (с батареями) | 1,1 кг |
