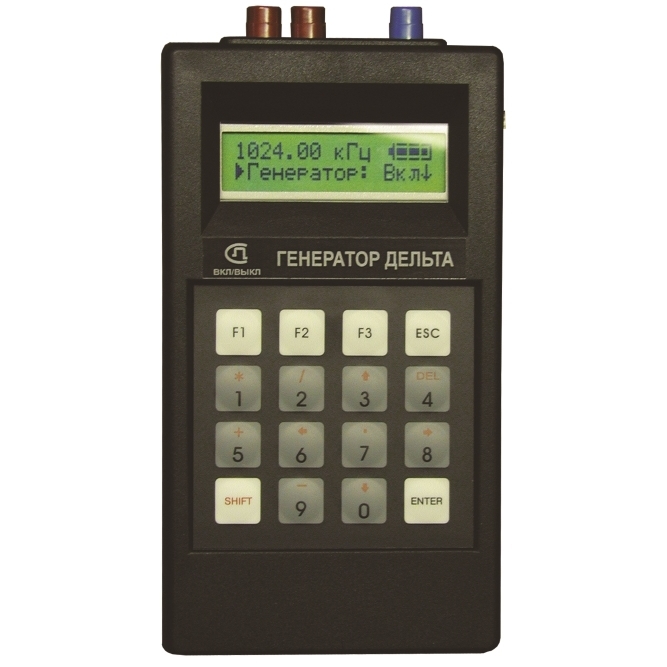

Экономичное решение: работает в ручном и автоматическом режиме в качестве удаленного генератора ADSL. Малые габариты и вес, удобное управление.
НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- - - -Формирование сигналов для совместной работы с приборами Дельта-ПРО+, Дельта-ПРО DSL, Гамма DSL в полевых и стационарных условиях. Генератор подключается на дальнем конце кабеля и может работать как на любой частоте 30 кГц - 4 МГц, так и по сетке частот измерителя для снятия АЧХ кабеля.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочие характеристики генератора в гармоническом режиме.
| Выход генератора | симметричный |
| Выходное сопротивление | 120+6 Ом |
| Затухание асимметрии | не более -40 дБ |
| Выходной уровень | 8+0,5 дБн |
| Тип выходного сигнала | гармонический |
| Частоты основного списка (*) | 2048 кГц |
| 1024 кГц |
| 512 кГц |
| 256 кГц |
| 128 кГц |
| 64 кГц |
| 32 кГц |
| Шаг выбора частоты в диапазоне: |
| 4096-2048 кГц | 8 кГц |
| 2048-1024 кГц | 8 кГц |
| 1024-512 кГц | 4 кГц |
| 512-256 кГц | 2 кГц |
| 256-128 кГц | 1 кГц |
| 128-64 кГц | 0,5 кГц |
| 64-32 кГц | 0,25 кГц |
| Допустимая погрешность установки частоты | 0,05 % |
(*) - Пользователь может редактировать рабочий список или произвольно менять частоту генератора.
Рабочие характеристики генератора в режиме ИКМ
| Рабочие скорости | 2048 кбит/c |
| 1024 кбит/c |
| Длительность импульса | 244+30 нс |
| 488+30 нс |
| Длительность фронта | не более 80 нс |
| не более 160 нс |
| Длительность спада | не более 80 нс |
| не более 160 нс |
| Амплитуда импульсов | 3+0,3 В |
| Формируемые cигналы | ПСП длиной (215-1) бит |
| «-все нули»- |
| «-все единицы»- |
| Режим искусственного ввода ошибок | 1 ошибка в секунду (К=4*10-7÷- 5*10-7 ) |
| Выход генератора | симметричный |
| Выходное сопротивление | 120+6 Ом |
| Затухание асимметрии | не более -40 дБ |
