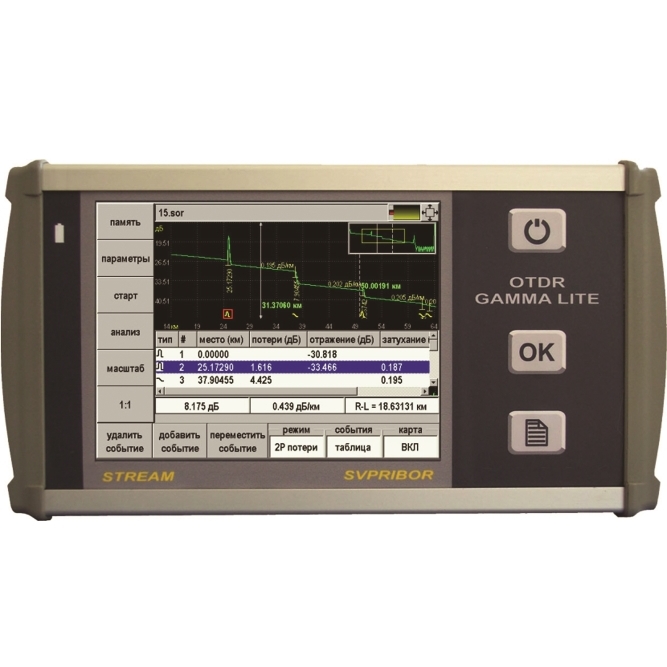

Гамма Лайт

Оптический рефлектометр на компактной платформе STREAM

Измерение затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояния до мест неоднородностей волоконно-оптических линий.

Быстрая и удобная проверка линий FTTx (аналог EXFO AXS-100).

Прибор может применяться также при производстве оптических волокон и оптических кабелей, монтаже и эксплуатации волоконно-оптических линий связи для контроля состояния кабелей и прогнозирования неисправностей в них, как в лабораторных, так и в полевых условиях.

Специальные функции

• «-Автоматические измерения»-: просто нажать кнопку «-старт»--прибор сам выставит нужные параметры, проведет измерения и покажет рефлектограмму с анализом технического состояния линии.
• Функция «-Смарт-маркер»-- позволяет делать мгновенный и точный анализ события при просмотре рефлектограммы с занесением в таблицу событий.
• Функция «-Тest Station»-: прибор помнит рефлектограмму кабеля- при подключении к линии он проведет измерения с теми же параметрами, сравнит результат с памятью и даст заключение.
• USB host: подключение флэш памяти / USB мышь
• Функция Ethernet: IP-тест (Ping), удаленное управление с PC
• Функция определения активного волокна
• Цветной TFT дисплей 640 х 480 с сенсорной панелью TouchScreen
• Связь с компьютером USB/ Установка новых функций с диска / Карта памяти 1 ГБ
• Сохранение данных в стандарте Bellcore
• Визуализатор оптических дефектов VFL (опция)

Тип волокна / Тип оптического разъема

• SM / FC

Длина волны, нм

• 1310 ±- 20, 1550 ±- 20

Динамический диапазон, не менее, дБ

• 32 / 30

Мертвая зона по затуханию / отражению, не более, м

• 7 / 3

Длительность импульса, нс

• 8 ÷- 20 000

Диапазоны расстояний, км

• 0,3- 0,5- 1- 2- 5- 10- 25- 50- 75- 100- 160

Погрешность измерения расстояний, м

• ±-(0,3+интервал дискретизации + 5 х 10- 5 х L)

Дискретность отображения затухания, дБ

• 0,001

Погрешность измерения затухания, дБ/дБ

• 0,05

Интервал дискретизации, м

• 0,2 ÷- 52

Диапазон установка показателя преломления

• 1,0000 ÷- 2,0000

Тип оптического разъема

• FC

Питание / потребляемая мощность, не более

• встроенная АКБ 7,2 В 4,4 Ач (Li-Ion) / 6 Вт

Габариты- мм / масса, кг

• 220 х 125 х 45 / 1,2

Свидетельство об утверждении типа средств измерений RU.C.37.003.A № 35446

Государственный реестр средств измерений № 40717 - 09
