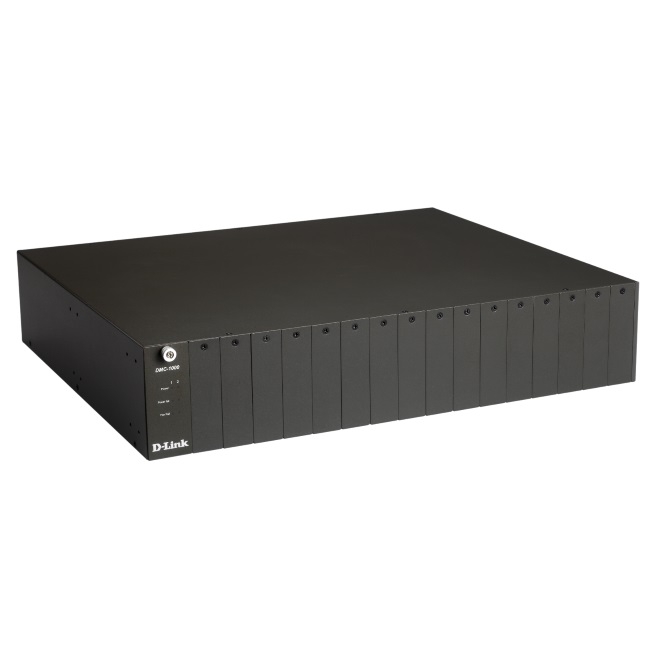

Шасси для медиаконвертеров.
Масштабируемая модульная архитектура
Серия модульных медиаконвертеров включает автономные медиаконвертеры и шасси с возможностью установки до 16 устройств. Для начала можно приобрести всего один медиаконвертер, поставляемый в собственном корпусе и оснащенный внешним блоком питания. По мере необходимости можно установить шасси в стойку и поместить все медиаконвертеры в шасси. Корпус каждого медиаконвертера легко снимается, и плата устанавливается в шасси.
Возможности управления
Настройка шасси может выполняться как с помощью функций программного управления, так без их применения. Для программной настройки функций медиаконвертеров необходимо установить в шасси модуль управления, который позволит осуществлять мониторинг состояния всех медиаконвертеров и блоков питания в режиме реального времени, а также отправлять пользователю системные уведомления при возникновении нештатных ситуаций. Система управления поддерживает промышленные стандарты, включая SNMP и HTTP, что позволяет управлять и контролировать работу медиаконвертеров и источников питания с использованием любой рабочей станции с поддержкой SNMP или посредством Web-браузера.
Решения для преобразования среды передачи
Доступны следующие решения:
- Сигнал Fast Ethernet на витой паре в 100BASE-FX по оптическому кабелю (одномодовому или многомодовому)
- Сигнал 100BASE-FX по оптическому многомодовому кабелю в сигнал 100BASE-FX по одномодовому кабелю
- Сигнал 1000BASE-T по витой паре в 1000BASE-SX и в 1000BASE-LX по оптическому кабелю
Для оптического кабеля поддерживаются коннекторы типа MT-RJ и SC.
Шасси позволяет устанавливать сразу несколько медиаконвертеров в стойку вместе с сетевым оборудованием, для которого необходимо преобразовать среду передачи данных. Использование шасси обеспечивает экономию пространства и позволяет оптимизировать размещение кабеля. В комплект поставки шасси входит блок питания. Также можно установить резервный блок питания.
Автономное использование или установка в шасси
Медиаконвертеры преобразуют сигналы из одной среды передачи данных в другую, что позволяет увеличить расстояние соединения между двумя устройствами, предназначенными для подключения на более коротких дистанциях (по сравнению, например, с витой парой 5-ой категории), посредством использования оптического кабеля без снижения производительности. Все медиаконвертеры этой серии поставляются в прочном металлическом корпусе с внешним блоком питания и оснащены индикаторами состояния. Устройства могут использоваться автономно или устанавливаться в шасси. При установке в шасси необходимо снять металлический корпус и установить плату в слот шасси. Вместо индивидуальных адаптеров в этом случае будет использоваться блок питания шасси. При установке в шасси все медиаконвертеры поддерживают функцию горячей замены.
Xарактеристики:
Функциональные возможности шасси
&bull- 16 слотов для установки 16 медиаконвертеров
&bull- Индикаторы питания и состояния вентиляторов на передней панели
&bull- Стандартный 19-ти дюймовый корпус для установки в стойку, высота 2U
&bull- Бесперебойная работа и высокая отказоустойчивость
Функция горячей замены
&bull- Поддержка горячей замены медиаконвертеров
&bull- Горячая замена резервных блоков питания
Питание и функция охлаждения
&bull- Вентиляторы на задней панели (совмещенные с блоками питания)
&bull- 1 встроенный блок питания
&bull- Управление с поддержкой Web-интерфейса и протокола SNMP
&bull- Резервный блок питания для распределения нагрузки (опционально)
&bull- Электрическая изоляция каждого медиаконвертера при установке в слот шасси
Индикаторы
Power, Fan
Физические параметры
Размеры
415 x 390 x 89 мм
Питание
100-240В переменного тока, 50/60 Гц, встроенный блок питания
Рабочая температура
От 0 до 40°-C
Температура хранения
От -10 до 50°-C
Влажность
10 ~ 90% без конденсата
Влажность при хранении
5 ~ 90% без конденсата
Электромагнитное излучение (EMI)
FCC Class A, VCCI Class A, CE Class A
