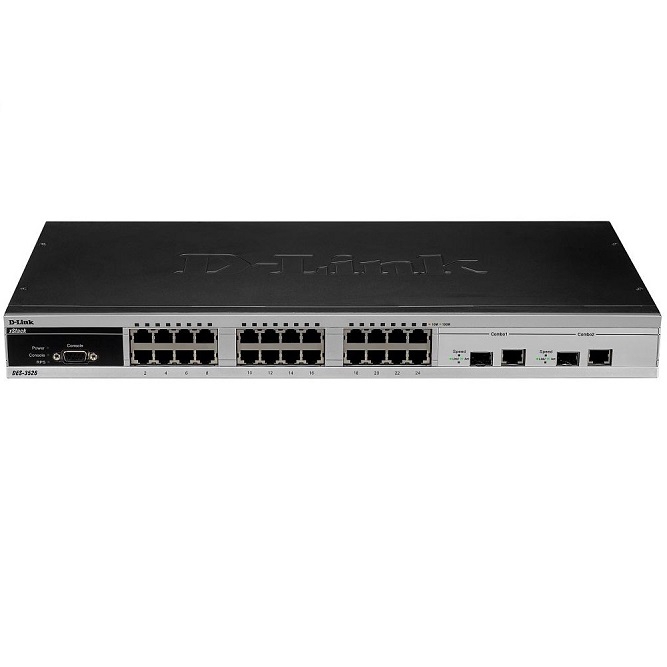

Коммутаторы серии 10/100 Мбит/с D-Link DES-3500 являются взаимно стекируемыми коммутаторами уровня доступа, поддерживающими технологию Single IP Management (SIM, управление через единый IP-адрес). Эти коммутаторы, имеющие 24 или 48 10/100BASE-TX портов и 2 комбо-порта 1000BASE-T/SFP Gigabit Ethernet в стандартном корпусе для установки в стойку, разработаны для гибкого и безопасного сетевого подключения. Коммутаторы серии DES-3500 могут легко объединяться в стек и настраиваться вместе с любыми другими коммутаторами с поддержкой D-Link Single IP Management, включая коммутаторы 3-го уровня ядра сети, для построения части многоуровневой сети, структурированной с магистралью и централизованными быстродействующими серверами.
Коммутаторы серии DES-3500 упрощают и ускоряют задачу управления, т.к. множество коммутаторов могут настраиваться, контролироваться и обслуживаться через уникальный IP-адрес с любой рабочей станции, имеющей Web-браузер.
Cтек управляется как единый объект, и все устройства стека определяются по единственному IP-адресу. С помощью встроенного Web-менеджера, можно получить информацию, представленную в виде дерева (Tree View) о членах стека и топологии сети с указанием месторасположения устройств стека и связей между ними. Это простое и достаточно эффективное Web-управление исключает необходимость установки дорогого ПО для SNMP-управления.
Серия DES-3500 обеспечивает расширенный набор функций безопасности для управления подключением и доступом пользователей. Этот набор включает Access Control Lists (ACL) на основе МАС-адресов, портов коммутатора, IP адресов и/или номеров портов TCP/UDP, аутентификацию пользователей 802.1х и контроль МАС-адресов. Помимо этого, DES-3500 обеспечивает централизованное управление административным доступом через TACACS+ и RADIUS. Вместе с контролем над сетевыми приложениями, эти функции безопасности обеспечивают не только авторизованный доступ пользователей, но и предотвращают распространение вредоносного трафика по сети
Количество портов
&bull- 24 порта 10/100BASE-TX, 2 комбо-порта 1000BASE-T/MiniGBIC (SFP)
Стандарты и функции
&bull- IEEE 802.3 10BASE-T/802.3u 100BASE-TX
&bull- IEEE 802.3ab 1000BASE-T/802.3z 1000BASE-SX/LX
&bull- ANSI/IEEE 802.3 NWay автосогласование
&bull- IEEE 802.3x управление потоком
&bull- Автоматическое определение полярности MDI/MDIX
&bull- Зеркалирование портов
Поддержка SFP
&bull- IEEE 802.3z 1000BASE-LX (DEM-310GT трансивер)
&bull- IEEE 802.3z 1000BASE-SX (DEM-311GT трансивер)
&bull- IEEE 802.3z 1000BASE-LH (DEM-314GT трансивер)
&bull- IEEE 802.3z 1000BASE-ZX (DEM-315GT трансивер)
&bull- IEEE 802.3z 1000BASE-LX (DEM-330T трансивер)
&bull- IEEE 802.3z 1000BASE-LX (DEM-330R трансивер)
&bull- IEEE 802.3z 1000BASE-LX (DEM-331T трансивер)
&bull- IEEE 802.3z 1000BASE-LX (DEM-331R трансивер)
Программное обеспечение
VLAN
&bull- IEEE 802.1Q Tagged VLAN
&bull- VLAN на базе портов
&bull- GARP/GVRP
&bull- Максимальное количество VLAN на устройство: 255 VLAN (суммарно статических и динамических)
Очереди приоритетов (CoS)
&bull- Стандарт: IEEE 802.1p
&bull- Количеств очередей: 4
Классификация трафика (CoS)
Может быть основана на типах приложений, определенных пользователем:
&bull- TOS
&bull- Diffserv (DSCP)
&bull- На основе портов
&bull- На основе MAC-адреса
&bull- На основе IP -адреса
&bull- На основе номера порта TCP/UDP
Механизмы управления очередями приоритетов
&bull- Алгоритм строгой очереди приоритетов (Strict priority) и взвешенной справедливой очередности (weighted fair queuing)
Управление доступом
&bull- Функция Port security (макс. 20 МАС-адресов)
&bull- Управление доступом 802.1x на базе портов
&bull- Управление доступом 802.1x на базе MAC-адресов
&bull- SSH v.1, v.2
&bull- SSL
&bull- Сегментация трафика (без или с тегами VLAN)
&bull- IP-MAC-Port Binding: 512 записей
Access Control List
&bull- -Многоуровневые ACL на основе:
- - -Номера порта
- - TOS
- - Diffserv (DSCP)
- - MAC-адреса
- - IP -адреса
- - Типа протокола пакета
- - Номер порта TCP/UDP (на основе приложений, определенных пользователем)
- - Полезной информации TCP/UDP (на основе содержимого пакета, определяемого пользователем)
- - Определение ACL для каждого порта
Протокол Spanning Tree
&bull- Совместимость с 802.1D Spanning Tree
&bull- 802.1w Rapid Spanning Tree
&bull- 802.1s Multiple Spanning Tree
&bull- Фильтрация BPDU для каждого порта
&bull- Поддержка STP Loopback Detection
Групповая рассылка IP
&bull- IGMP v.3 Snooping (максимально 128 групп)
&bull- Возможность определения VLAN для групповой рассылки
&bull- IGMP Fast Leave
&bull- Определяемое пользователем ограничение диапазона IP-адресов групповой рассылки для каждого порта
&bull- ISM VLAN
Агрегирование портов
&bull- Максимальное количество портов в транковой группе: 8
&bull- Максимальное количество транковых групп на устройство: 6
&bull- Рабочий режим: распределение нагрузки
&bull- Статические и динамические режимы Link Aggregation (LACP), совместимые с 802.3ad
Функции повышения производительности
&bull- Сегментация трафика
&bull- Управление полосой пропускания (для портов Fast Ethernet &ndash- шаг 1 Мбит/с, для портов Gigabit Ethernet &ndash- шаг 8 Мбит/с)
Производительность
Коммутационная фабрика
&bull- 8.8 Гбит/с
Скорость передачи пакетов
&bull- 6.6 млн. пакетов в сек.
Метод коммутации
&bull- Store-and-forward
Размер таблицы MAC-адресов
&bull- 8 K записей на устройство
Изучение MAC-адресов
&bull- Динамическое: автоматическое обновление
&bull- Статическое: определенное пользователем
Буфер RAM
&bull- 16 Mб на устройство
Настройка и управление
Управление
&bull- Single IP Management v.1
&bull- SNMP v.1, v.2c, v.3
&bull- Web-интерфейс
&bull- Мониторинг трафика с помощью графического интерфейса Web GUI
&bull- Просмотр MAC &ndash-адресов через Web-интерфейс
&bull- CLI (command line interface)
&bull- RMON мониторинг
&bull- Telnet сервер (до 8 сессий)
&bull- Аутентификация TACACS+ при административном доступе к коммутатору
&bull- Аутентификация RADIUS при административном доступе к коммутатору
&bull- SYSLOG
&bull- Поддержка двух копий ПО (Dual Images)
&bull- Функция Back-Door
&bull- Описание портов
&bull- Просмотр утилизации процессора
&bull- RFC 2030 SNTP (Simple Network Time Protocol)
&bull- Интерфейсы CIT и NMS (через протокол SNMP)
&bull- VT-100 CLI (command line interface)
&bull- Поддержка DHCP/Bootp Relay и DHCP Relay Agent Option 82
&bull- Сетевое управление через интерфейс Ethernet
&bull- Включение/отключение удаленного управления через Telnet, Web, SNMP
&bull- Просмотр состояния портов через Web-интерфейс
&bull- Добавление, удаление, изменение конфигурации коммутатора
&bull- Поддержка настройки нескольких портов в одно и тоже время
&bull- NVRAM для хранения программного обеспечения и конфигурации, поддержка удаленного обновления по TFTP
&bull- RFC 3164 Syslog удаленная загрузка по трем различным уровням
MIB
&bull- 802.1Q Q-BRIDGE-MIB (RFC 2674)
&bull- 802.1p P-BRIDGE-MIB (RFC 2674)
&bull- MIB-II (RFC 1213)
&bull- Bridge MIB (RFC 1493)
&bull- RMON MIB (RFC 1757)
&bull- IGMP MIB (RFC 2833)
&bull- IF MIB (RFC 2233)
&bull- Ethernet-like MIB (RFC 1643)
&bull- PING-MIB and TRACEROUTE-MIB (RFC 2925)
&bull- ICMP Ping by MIB
&bull- Rate limiting by MIB
&bull- Save configuration by MIB
&bull- 802.1w setting and read by MIB
&bull- Port interface MIB-II trap (RFC 1215)
&bull- D-Link enterprise MIB
Группы RMON
&bull- 1, 2, 3, 9 (Alarm, Statistics, History, Event)
Получение IP-адреса
&bull- Через DHCP клиент, Bootp клиент
Обновление программного обеспечения
&bull- TFTP
Консольный порт
&bull- DB-9 RS-232 DCE
DDM (Digital Diagnostics Monitoring) -
&bull- -Да
Индикаторы
&bull- -На устройство:
- - Power
- - Console
- - RPS
&bull- -На порт:
- - 10/100 Mbps
- - GE
Питание
&bull- -100 ~ 240 В, 50/60 Гц
&bull- -Внутренний универсальный источник питания
Резервный источник питания
&bull- -Разъем для подключения к внешнему резервному источнику питания
Потребляемая мощность
&bull- -23 Ватт (макс.)
Вентиляция
&bull- -40мм x 40мм DC вентилятор x 1
Размеры
&bull- -441 x 207 x 44 мм (только устройство)
&bull- -19" - для установки в шкаф, 1 U высота
Вес
&bull- -2.56 кг (только устройство)
Рабочая температура
&bull- -0
o до 40
o C
Температура хранения
&bull- --40
o до 70
o C
Влажность
&bull- -От 5% до 95% без образования конденсата
Классы безопасности (EMI)
&bull- -FCC Class A
&bull- -CE Class A
&bull- -C-Tick
Безопасность
&bull- -CSA International
MTBF
&bull- -53818 часов
