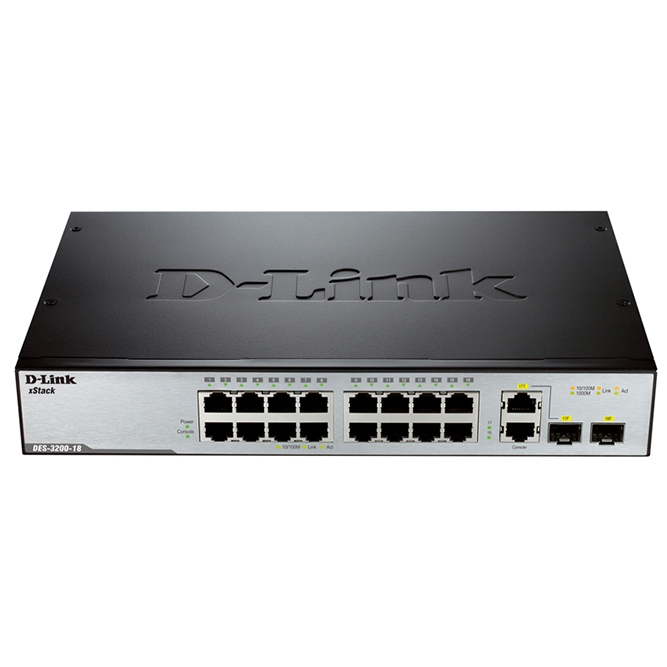

DES-3200-18 D-Link

Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы этой серии оснащены 8/16/24/48 портами 10/100 Мбит/с Fast Ethernet, а также 1/2/4 комбо-портами Gigabit Ethernet/SFP. Коммутаторы DES-3200-10/18 выполнены в корпусе шириной 9/11 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного применения, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26,28,28/ME,28F,52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди или по оптике (24/48 портов) на скорости 100 Мбит/c. Все устройства серии обладают практичным дизайном с 1, 2 или 4 комбо-портами Gigabit Ethernet/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Коммутатор DES-3200-28/ME изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и необходим быстрый поиск и устранение неисправностей. Все интерфейсы расположены на передней панели DES-3200-28/ME, включая разъем для подключения кабеля питания, что соответствует требованиям крупных сетей. Помимо этого, коммутатор DES-3200-28/ME оснащен разъемом «-сухие контакты»- для обнаружения событий и предупредительной сигнализации. DES-3200-28F является идеальным решением для развертывания сетей FTTX, позволяя подвести оптоволоконную линию непосредственно к абонентскому устройству. За счет использования коммутатором DES-3200-28F волоконно-оптических линий связи для подключения абонентов существенно увеличивается расстояние передачи данных (до 20 км) и исключается воздействие перекрестных помех, присущих медному кабелю. Коммутаторы DES-3200-28P/52P соответствуют стандартам PoE (подача электропитания по Ethernet-кабелю) IEEE 802.3af и IEEE 802.3at и обеспечивают мощность до 15,4 Вт на порт и до 30 Вт на первых четырех/восьми портах. Поддержка технологии PoE/PoE+ такими устройствами, как видео/IP-телефоны, беспроводные точки доступа и IP-камеры, позволяет подать электропитание на них напрямую от коммутатора по Ethernet-кабелям, что значительно упрощает развертывание сети. Все коммутаторы серии DES-3200 оснащены 2 или 4 гигабитными портами SFP, что предоставляет возможность выбора типа топологии сети: «-кольцо»-, «-дерево»- или смешанный тип.

Безопасность и надежность

Коммутаторы серии DES-3200 поддерживают управление доступом 802.1x на основе порта/хоста, возможность создания гостевой VLAN, а также аутентификацию RADIUS/TACACS/XTACACS/TACACS+ при подключении к коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «-белом»- списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на CPU коммутатора. Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал предоставляет администраторам возможность ограничить доступ к сетевым сервисам и не оказывает влияния на производительность коммутатора.

Отказоустойчивость/высокая производительность

Коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Multiple Spanning Tree (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафик может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP/UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем. Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий из себя отдельный влан, в который автоматически помещается голосовой трафик, с целью его последующей обработки с более высоким уровнем приоритета, чем у остального трафика.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом вплоть до 8 Кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного/ многоадресного трафика. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью сети. Коммутаторы серии DES-3200 поддерживают маркеры "Две скорости, Три цвета маркировки" и "Одна скорость, Три цвета маркировки" (trTCM/srTCM), позволяющие за счет разбиения потоков по приоритетам гарантировать максимальную пропускную способность важному трафику.

Многоадресная рассылка

Коммутаторы серии DES-3200 поддерживают полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке.

IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM

Коммутаторы серии DES-3200 поддерживают функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности кабеля. Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных Ethernet-сетях, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицировав пользователей, столкнувшихся с данными проблемами. Функции 802.3ah Ethernet OAM, Dying Gasp и D-Link Unidirectional Link Detection (DULD) позволяют улучшить управляемость сети и повысить стабильность соединения, а также обнаруживать неисправности.

Функции управления

Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP, RMON, Telnet, SSH/SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адрес с сервера, что делает настройку сети более простой и быстрой. Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать используемое в сети Ethernet оборудование. В соответствии с результатом поиска администратор может легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).

Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая возможность одновременной настройки нескольких коммутаторов, ведения наблюдения и обслуживания с любого рабочего места при помощи Web-браузера. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и безопасность. D-View 6.0 предоставляет сетевым администраторам набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.

Поддержка IPv6

Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Logo Phase 2, которая гарантирует работу коммутаторов в сетях IPv6. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6. При постоянном расширении сети проблема безопасности является наиболее острой. Для ее решения серия DES-3200 поддерживают такие функции, как IPv6 ACL, IMPBv6 и L3 Control Packet Filtering, предназначенные для защиты от сетевых атак в IPv6 сетях.

Характеристики:

Аппаратная версия

C1

Размер

Ширина для установки в 11" стандартную стойку, высота 1U

Интерфейс

&bull- 16 портов 10/100BASE-TX

&bull- 1 порт 100/1000 SFP

&bull- 1 комбо-порт 10/100/1000BASE-T/ 100/1000 SFP

Консольный порт

RJ-45

Производительность

&bull- Коммутационная матрица: 7,2 Гбит/с

&bull- Скорость перенаправления 64-байтных пакетов: 5,4 Mpps

&bull- Размер таблицы MAC-адресов: 16K

&bull- SDRAM для CPU: 128 Мб DDR2

&bull- Буфер пакетов: 1,5 Мб

&bull- Flash-память: 32 Мб

&bull- Jumbo-фрейм: 12 Кб

Индикаторы

&bull- Power (на устройство)

&bull- Console (на устройство)

&bull- Link/Active/Speed (на порт)

Программное обеспечение

Стекирование

&bull- Виртуальное стекирование D-Link Single IP Management

&bull- Объединение в виртуальный стек до 32 устройств

Функции 2 уровня

&bull- Таблица МАС-адресов: 16К

&bull- Управление потоком

- Управление потоком 802.3x

- Предотвращение блокировки HOL

&bull- Размер Jumbo-фреймов до 12К байт

&bull- Spanning Tree протоколы

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

&bull- Фильтрация BPDU

&bull- Root Restriction

&bull- Loopback Detection

&bull- Агрегирование каналов

- Совместимость с 802.1AX и 802.3ad

- Макс. кол-во групп &ndash- 5, 8 портов на группу

- DES-3200-18/18-DC: Макс. кол-во групп &ndash- 9, 8 портов на группу

&bull- Зеркалирование портов

- Поддержка 1 группы зеркалирования

- Режимы: One-to-One, Many-to-One, Flow-based (ACL)

- Технология Ethernet Ring Protection Switching (ERPS)

- L2 Protocol Tunneling (L2PT)

Многоадресная рассылка 2 уровня

&bull- IGMP Snooping

- IGMP v1/v2 snooping, IGMP v3 awareness

- Поддержка 1024 групп

- IGMP snooping Fast Leave на основе порта/хоста

- Report Suppression

&bull- MLD Snooping

- MLD v1, MLD v2 awareness

- Поддержка 1 K групп

- MLD Snooping на основе хоста

- Fast Leave

&bull- IGMP Authentication

&bull- IGMP/MLD Proxy Reporting

VLAN

&bull- 802.1Q VLAN

&bull- Группы VLAN

- Макс. 4K VLAN

&bull- VLAN на основе порта

&bull- VLAN на основе MAC-адресов

&bull- GVRP

&bull- 802.1v VLAN на основе протокола

&bull- VLAN Trunking

&bull- Double VLAN (Q-in-Q)

- Q-in-Q на основе порта

- Q-in-Q Selective

&bull- ISM VLAN

&bull- VLAN Translation

&bull- Voice VLAN

Функции 3 уровня

&bull- IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS)

&bull- Управление полосой пропускания

- На основе порта (входящее/исходящее, с шагом до 8 Кбит/с)

- На основе потока (входящее/исходящее, с шагом до 8 Кбит/с)

- Для выходной очереди (с шагом до 8 Кбит/с)

&bull- 8 очередей на порт

&bull- DSCP

&bull- 802.1p

&bull- Обработка очередей

- Strict Priority

- Weighted Round Robin (WRR)

- Strict + WRR

&bull- Три цвета маркировки

- trTCM

- srTCM

Качество обслуживания (QoS)

&bull- CoS на основе:

- Порта коммутатора

- Очереди приоритетов 802.1p

- VLAN ID

- MAC-адреса

- Ether type

- TOS

- DSCP

- Типа протокола

- Порта TCP/UDP

- Класса трафика IPv6

- Метки потока IPv6

- Содержимого пакета, определяемого пользователем

&bull- Поддержка следующих действий для потоков

- Установка тегов приоритетов 802.1p

- Добавление тега TOS/DSCP

- Статистика потока

Списки управления доступом (ACL)

&bull- До 1024 правил доступа

&bull- ACL на основе

- Порта коммутатора

- Приоритета 802.1p

- VLAN ID

- Ether type

- IPv4/IPv6-адреса

- DSCP

- Типа протокола

- Номера порта TCP/UDP

- Класса трафика IPv6

- Метки потока IPv6

- Содержимого пакета, определяемого пользователем

&bull- ACL на основе времени

&bull- Статистика ACL

&bull- CPU interface filtering

Безопасность

&bull- SSH v1, v2

&bull- SSL v1, v2, v3

&bull- Port Security

&bull- До 64 MAC-адресов на порт

&bull- Защита от широковещательного/ многоадресного/одноадресного шторма

&bull- Сегментация трафика

&bull- IP-MAC-Port Binding (IMPB)

- Проверка пакетов ARP

- Проверка пакетов IP

- DHCP Snooping

&bull- D-Link Safeguard Engine

&bull- Защита от несанкционированных DHCP серверов

&bull- Фильтрация DHCP клиентов

&bull- Предотвращение ARP Spoofing

&bull- Предотвращение атак BPDU

&bull- Фильтрация NetBIOS/NetBEUI

&bull- Предотвращение атак DoS

&bull- L3 Control Packet Filtering

AAA

&bull- 802.1X

- Управление доступом на основе порта

- Управление доступом на основе хоста

- Динамическое назначение VLAN

&bull- Динамическое назначение политик: VLAN, ACL или QoS

&bull- Управление доступом на основе MAC-адресов (MAC)

- Управление доступом на основе порта

- Управление доступом на основе хоста

&bull- Управление доступом на основе Web (WAC)¹

- Управление доступом на основе порта

- Управление доступом на основе хоста

&bull- Microsoft®- NAP(IPv4/v61)

- Поддержка 802.1X NAP

- Поддержка DHCP NAP

&bull- Гостевой VLAN

&bull- RADIUS Accounting

&bull- RADIUS (IPv4/v61)

&bull- TACACS

&bull- TACACS+

&bull- XTACACS+

&bull- Управление с доверенных хостов (Trusted Host)

OAM

&bull- Диагностика кабеля

&bull- 802.3ah Ethernet Link OAM

&bull- Dying Gasp

&bull- 802.1ag Connectivity Fault Management (CFM)

&bull- 802.3ah D-Link extension: D-Link Unidirectional Link Detection (DULD)

DDM (Digital Diagnostics Monitoring)

Да

Технология Green

&bull- D-Link Green 3.0: функция энергосбережения /p>

- Выключение индикаторов¹

- Выключение питания портов¹

- Спящий режим¹

&bull- Энергосбережение за счет PoE на основе времени (в случае модели с поддержкой PoE)

Управление

&bull- Web-интерфейс (поддержка IPv4)

&bull- Интерфейс командной строки (CLI)

&bull- Telnet-сервер/клиент (поддержка IPv4)

&bull- TFTP-клиент (IPv4)

&bull- FTP-клиент (IPv4)

&bull- Zmodem

&bull- Журналирование вводимых команд

&bull- SNMP v1/v2c/v3

&bull- SNMP Traps

&bull- Системный журнал

&bull- RMON v1

- Поддержка групп 1, 2, 3, 9

&bull- RMON v2

- Поддержка группы ProbeConfig

&bull- LLDP

&bull- 802.1AB

&bull- LLDP-MED

&bull- BootP/DHCP-клиент

&bull- Автоматическая настройка DHCP

&bull- DHCP Relay (Поддержка IPv4)

Управление

&bull- DHCP Option 12

&bull- DHCP Relay Option 60

&bull- DHCP Relay Option 61

&bull- DHCP Relay Option 82

&bull- Добавление тега PPPoE Circuit-ID

&bull- Flash File System

&bull- SNTP

&bull- Мониторинг CPU

&bull- Мониторинг памяти

&bull- Команды отладки

&bull- Шифрование пароля

&bull- Восстановление пароля

&bull- Поддержка Microsoft®- NLB (Network Load Balancing)

&bull- Ping (поддержка IPv4/v61)

&bull- Traceroute

&bull- Multiple IP Interface

MIB

&bull- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

&bull- RFC 1212 Concise MIB Definitions

&bull- RFC 1213 MIB II

&bull- RFC 1215 MIB Traps Convention

&bull- RFC 1493, 4188 Bridge MIB

&bull- RFC 1157, 2571-2576 SNMP MIB

&bull- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

&bull- RFC 271,1757, 2819 RMON MIB

&bull- RFC 2465 IPv6 MIB

&bull- RFC 2466 ICMPv6 MIB

&bull- RFC 2737 Entity MIB

&bull- RFC 4293 IPv6 SNMP Mgmt Interface MIB

&bull- Private MIB

&bull- RFC 3289 DIFFSERV MIB

&bull- RFC 2021 RMONv2 MIB

&bull- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

&bull- RFC 2668 802.3 MAU MIB

&bull- RFC 2674, 4363 802.1p MIB

&bull- RFC 2233, 2863 IF MIB

&bull- RFC 2618 RADIUS Authentication Client MIB

&bull- RFC 4022 MIB для TCP

&bull- RFC 4113 MIB для UDP

&bull- RFC 3298 MIB для Diffserv

&bull- RFC 2620 RADIUS Accounting Client MIB

&bull- RFC 2925 Ping &- Traceroute MIB

&bull- Резервное копирование и восстановление настроек

&bull- Загрузка и выгрузка файлов по протоколу TFTP

&bull- Trap MIB

Стандарт IETF®-

&bull- RFC 768 UDP

&bull- RFC 791 IP

&bull- RFC 792 ICMPv4

&bull- RFC 2463, 4443 ICMPv6

&bull- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

&bull- RFC 793 TCP

&bull- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6

&bull- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

&bull- RFC 2571, RFC2572, RFC2573, RFC2574 SNMP

&bull- RFC 826 ARP

IPv6

&bull- RFC 1981 Path MTU Discovery

&bull- RFC 2460 IPv6

&bull- RFC 2461, 4861 Neighbor Discovery

&bull- RFC 2462, 4862 IPv6 Stateless Address Auto-configuration

&bull- RFC 2464 IPv6 Neighbor over Ethernet and definition

&bull- RFC 3513, 4291 Архитектура адресации IPv6

&bull- RFC 2893, 4213 Двойной стек IPv4/IPv6

&bull- IPv6 Ready Logo Phase 2

Физические параметры

MTBF

670,243 ч

Уровень шума

0 дБ (вентилятор отсутствует)

Тепловыделение

48,422 BTU/час

Питание на входе

От 100 до 240 В переменного тока, 50-60 Гц

Максимальная потребляемая мощность

15,44 Вт

Размеры

280 x 180 x 44 мм

Вес
1.36 кг

Вентиляция

Вентилятор отсутствует

Защита от перенапряжений

Все Ethernet-порты поддерживают стандарт IEC61000-4-5 10/700us встроенной защиты от перенапряжений 6 кВ

Рабочая температура

От -5 до 50 C

Температура хранения

От -40 до 70 C

Рабочая влажность

От 10% до 90% (без конденсата)

Электромагнитное излучение (EMI)

FCC Class A, CE Class A, VCCI Class A, IC, C-Tick, BSMI

Безопасность

CE, LVD, UL/cUL, CB, BSMI

Сертификаты сторонних фирм

IPv6 Ready Logo Phase 2

¹Будет доступно в будущих версиях ПО для DES-3200 C1
