- Питание от источника PoE (IEEE802.3af, Class 3).
- Входы/выходы: -
- 10/100Base-Tx RJ-45.
- RS-485.
- Входы &ndash- 5 шт.
- Выходы &ndash- 1 шт.
- Питание для внешних устройств 24В, 5Вт.
- Степень защиты от внешних воздействий: IP66.
- Размеры - 160 х 160 х 90 мм.

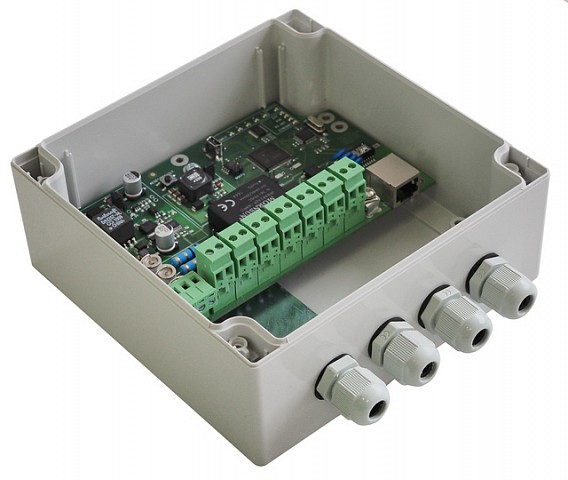

Блок интеграции TFortis TELEPORT-2 предназначен для интеграции систем видеонаблюдения, построенных на коммутаторах TFortis PSW, с охранными системами безопасности, системами сбора данных (энергоучета), исполнительными механизмами и пр.
Устройство TELEPORT-2 включается между коммутатором TFortis PSW и контроллером системы безопасности (например, контроллером охраны периметра).
При этом TELEPORT-2 получает питание по PoE от коммутатора TFortis PSW и сам может питать контроллер напряжением 12..24В. Это позволяет сэкономить на отдельных блоках питания для контроллера.
Данные, полученные от контроллера (с использованием интерфейса RS-485 или сухих контактов), передаются в TELEPORT-2 и далее через Ethernet на коммутатор TFortis PSW.
От коммутатора TFortis PSW данные передаются по ВОЛС (волоконно-оптической линии связи). Дальность передачи данных зависит от характеристик используемых оптических SFP модулей и может составлять десятки километров. Это позволяет сэкономить на прокладке отдельной линии для передачи данных по RS-485.
В месте приема данных сервер системы сбора и обработки информации (ССОИ) либо непосредствено получает эти данные по Ethernet, либо происходит преобразование из Ethernet в RS-485 с помощью устройства TELEPORT-1.
Схема. Интеграция системы охраны периметра с системой видеонаблюдения, построенной на TFortis PSW.
Входы устройства предназначены для подключения извещателей (концевых выключателей, герконов, устройств с релейным выходом).
Выход представляет из себя нормально разомкнутое реле. Может использоваться для управления исполнительными механизмами (например, шлагбаумом, калиткой) и пр.
RS-485 предназначен для подключения к различным системам, данные от которых нужно передать на большие расстояния.
Настройка устройства осуществляется через Web-интерфейс.
Блоки интеграции TELEPORT-2 предназначены для работы в жестких условиях эксплуатации. Могут круглосуточно работать при температуре от -55°-С до +50°-С. Интерфейсы имеют гальваническую развязку и устойчивы к импульсным помехам.
Характеристики:
Ethernet- 10/100Base-Tx с разъемом RJ-45 &ndash- 1 шт.-
- поддержка Auto-MDIX-
- поддержка управления потоком IEEE 802.3x.
RS-485 - 1 шт. с гальванической развязкой.
Входы - 5 шт. с гальванической развязкой.
Выходы - 1 шт. Максимальное коммутируемые напряжение: 250В, ток: 150мА.
Питание - PoE (IEEE802.3af Class 3).
Выход питания - 24В, 5Вт.
Температура эксплуатации - от -55 до +50°-С.
Степень защиты от внешних воздействий: IP66.
Размеры - 160 х 160 х 90 мм.
Масса - не более 2 кг.
