- Тестер интерфейса AT-E1
- Выполняет полный спектр измерений на цифровых потоках Е1
- Счет числа ошибок, вычисление коэффициентов ошибок
- Обнаружение и индикацию аварийных состояний
- Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
- Измерение и генерацию фазового дрожания (джиттера)

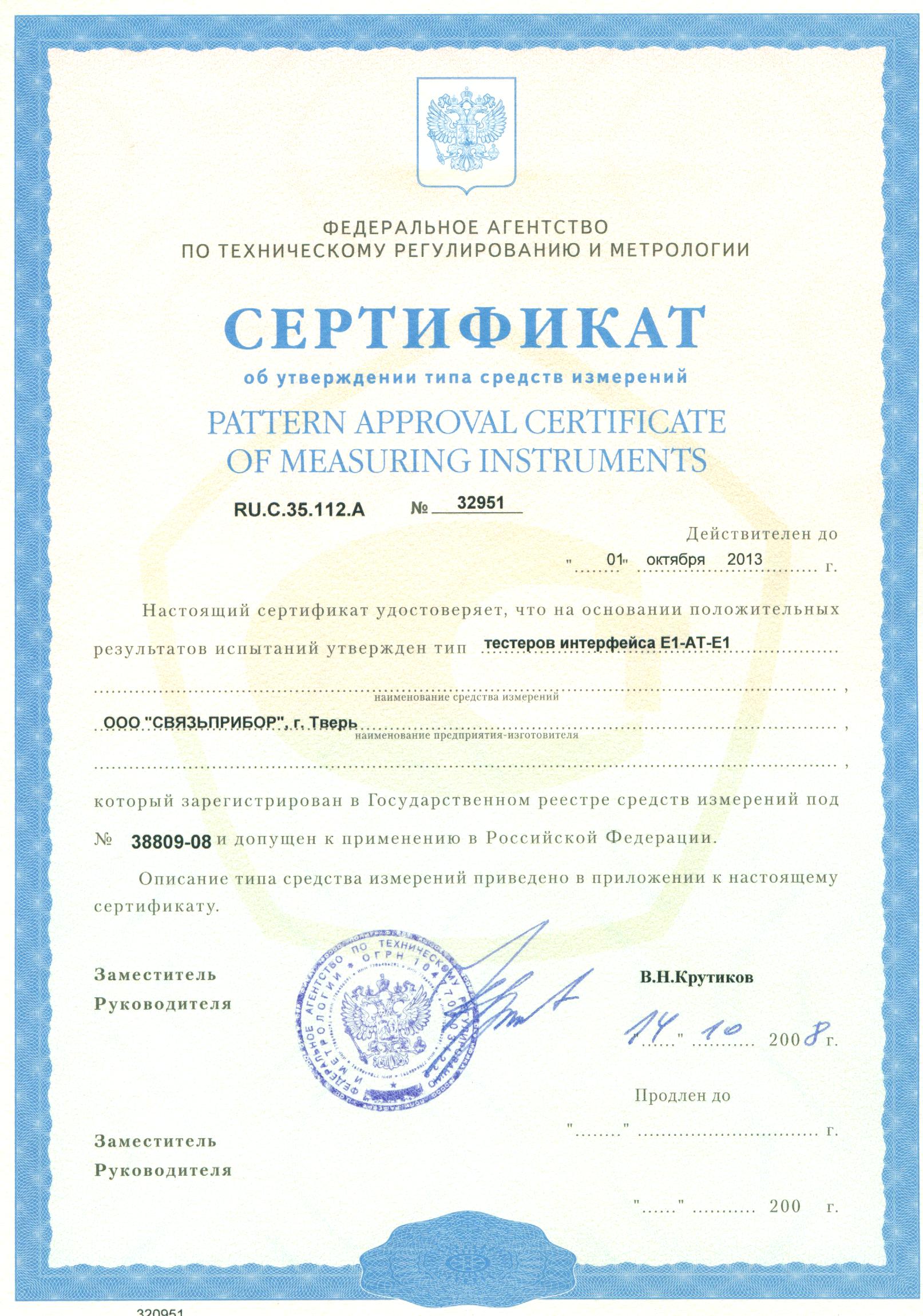

Прибор имеет сертификат об утверждении типа средств измерений
RU.C.35.112.A № 32951 и включен в государственный реестр средств измерений под номером № 38809-08.
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем, использующих интерфейс со скоростью передачи 2048 кбит/c (рекомендация МСЭ-Т G.704).
AT-E1 обеспечивает:
- Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
- Обнаружение и индикацию аварийных состояний
- Генерацию тестовых сигналов, имитацию аварий и вставку ошибок
- Измерение частоты и уровня входного сигнала
- Отображение формы сигнала
- Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
- Измерение и генерацию фазового дрожания (джиттера)
- Возможность анализа потока с перерывом и без перерыва связи
- Измерения параметров в соответствии с нормами приказа Минсвязи РФ №92 от 10.08.96
3 ТЕХНИЧЕСКИЕ ДАННЫЕ
Тестер AT-E1 функционально состоит из передатчика, приёмника и комплекта измерительных проводов.
Электропитание прибора осуществляется от четырех встроенных металлогидридных аккумуляторных батарей типа АА напряжением 1.2 В и емкостью 2,3 АЧ. Это обеспечивает непрерывную работу прибора без подзарядки в течение 4 часов. Блок питания, входящий в комплект, позволяет выполнять заряд аккумуляторов и работать от сети переменного тока с напряжением 220 В.
3.1 Генератор
Генератор формирует на нагрузке 120 ±- 6 Ом измерительный сигнал с параметрами, перечисленными в таблицах 3-1 и 3-2.
Таблица 3-1. Рабочие характеристики генератора
Выход генератора | симметричный |
Выходное сопротивление | 120 Ом |
| |
Выходной уровень | 3 ±- 0,3 В |
Форма выходного сигнала | в соответствии с рек. МСЭ-Т G.703 |
Источники синхросигнала | внутренний, восстановленный, внешний |
Частота внутреннего генератора | 2048000 ±- 6 Гц |
Функция смещения частоты | ±- 6000 Гц с шагом 1 Гц |
Джиттер в выходном сигнале | Не более 0.05 ТИ в диапазоне частот 10 Гц - 100 кГц |
Линейные коды | AMI, HDB-3 |
| |
| |
Генерируемые тестовые последовательности | ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23) все 1, все 0, пользовательская, инверсия в соответствии с рек. МСЭ-Т O.150 |
| |
Структура потока | неструктурированный, ИКМ-31, ИКМ-30 CRC-4 в соответствии с рек. МСЭ-Т G.704 |
Вставка ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
Имитация аварий и состояний | LOS, AIS, LOF, LOM, RAI, MRAI, LSS |
Программируемое время имитации аварии | Непрерывно, 1c, 2c, 3c, 5c |
| |
Программируемый коэффициент ошибок | 1 ошибка в секунду, 1*10N (N= -1, -2, -3, -4, -5, -6) |
Программируемое число ошибок | непрерывно, 1, 10, 100, 500, 1000, 5000 |
| |
Программируемые S биты и CAS слова | |
Таблица 3-2. Рабочие характеристики генератора джиттера
Вид модуляции | гармонический |
Максимальная амплитуда в интервале частот джиттера Fj, кГц | |
20 Гц - 900 Гц | 10 ТИ |
900 Гц &ndash- 18 кГц | 9/Fj ТИ |
18 кГц &ndash- 50 кГц | 0.5 ТИ |
50 кГц &ndash- 100 кГц | 0.4 ТИ |
| |
Шаг установки амплитуды | 0.02 ТИ |
| |
| 1 ТИ = 488 нс |
| Fj &ndash- частота джиттера в кГц |
| |
3.2 Приёмник
Приемник обеспечивает технические характеристики, приведенные в таблицах 3-3, 3-4, 3-5 и 3-6:
Таблица 3-3. Общие рабочие характеристики приемника
Вход приемника | симметричный |
Входное сопротивление | 120 Ом, >- 4 кОм |
| |
Входное усиление, Дб | 0, 6, 12, 24, 30, 36, 43 |
| |
Диапазон частоты входного сигнала | 2048000 ±- 500 Гц |
| |
Анализируемые тестовые последовательности | ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23) все 1, все 0, пользовательская, инверсия в соответствии с рек. МСЭ-Т O.150 |
| |
Структура потока | неструктурированный, ИКМ-31, ИКМ-30 CRC-4 в соответствии с рек. МСЭ-Т G.704 |
Обнаружение ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit |
Обнаружение аварий и состояний | LOS, AIS, LOF, LOM, RAI, MRAI, LSS |
| |
Диапазон контролируемых значений коэффициента ошибок | От 10-1 до 10-10 |
Диапазон счета числа текущих ошибок | От 0 до 999999999 |
| |
Таблица 3-4. Рабочие характеристики приёмника в режиме измерения джиттера
| |
Фильтры | 20 Гц &ndash- 100 кГц, 18 кГц &ndash- 100 кГц |
Диапазон измерения в интервале частот джиттера | |
20 Гц - 900 Гц | 10 ТИ |
900 Гц &ndash- 18 кГц | 9/Fj ТИ |
18 кГц &ndash- 50 кГц | 0.5 ТИ |
50 кГц &ndash- 100 кГц | 0.4 ТИ |
| |
Погрешность измерения | |
На частоте 1 кГц | ±- (0.02 ТИ + 0.05*A) |
На других частотах в диапазоне 20 Гц &ndash- 100 кГц | ±- (0.02 ТИ + 0.07*A) |
| 1 ТИ = 488 нс |
| A &ndash- значение измеряемой величины в ТИ |
| |
| |
Таблица 3-5. Рабочие характеристики функции ТЧ
Функция прослушивания выбранного канала | |
| |
Функция вставки в выбранный канал речевого или тонального сигнала с частотой 1 кГц | |
Закон компандирования | A-закон в соответствии с рек. МСЭ-Т G.711 |
| |
