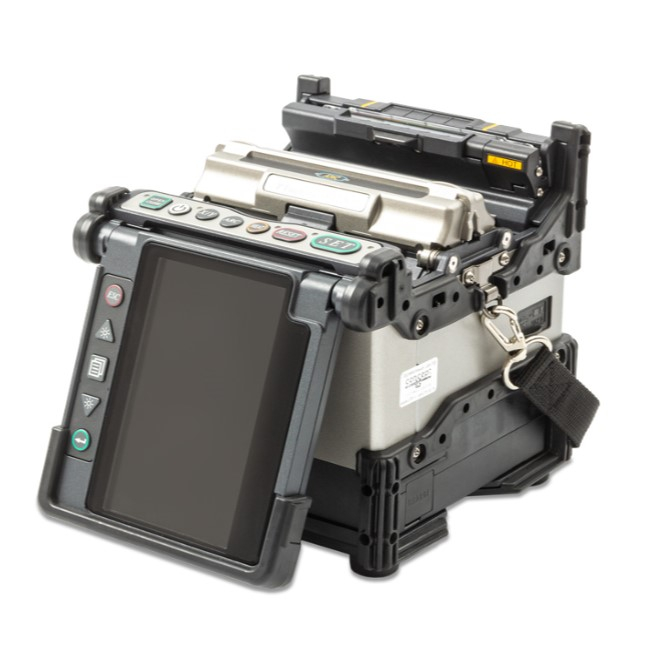

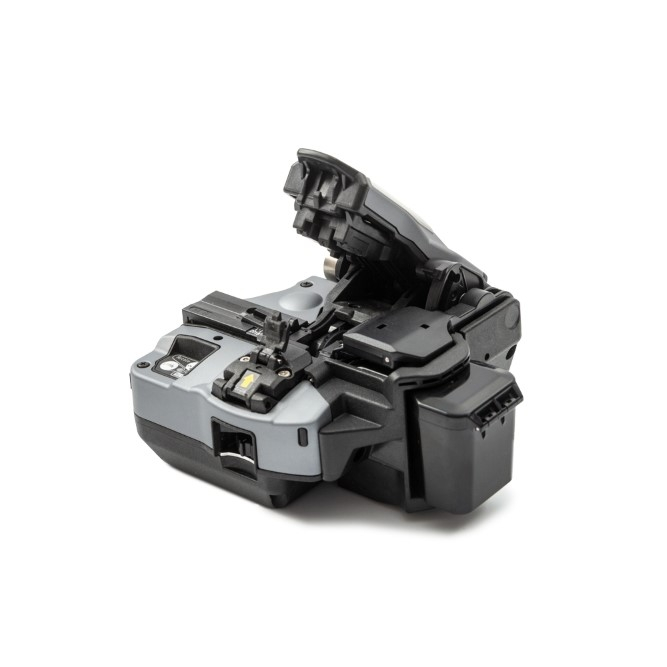

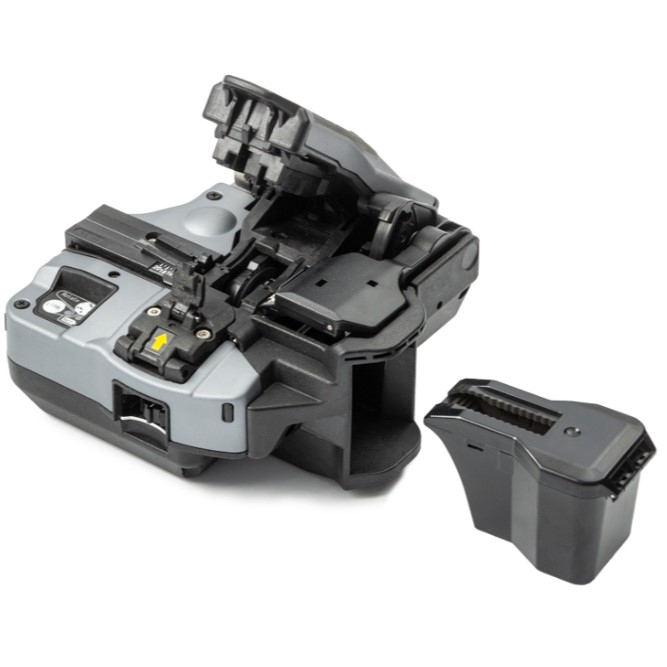

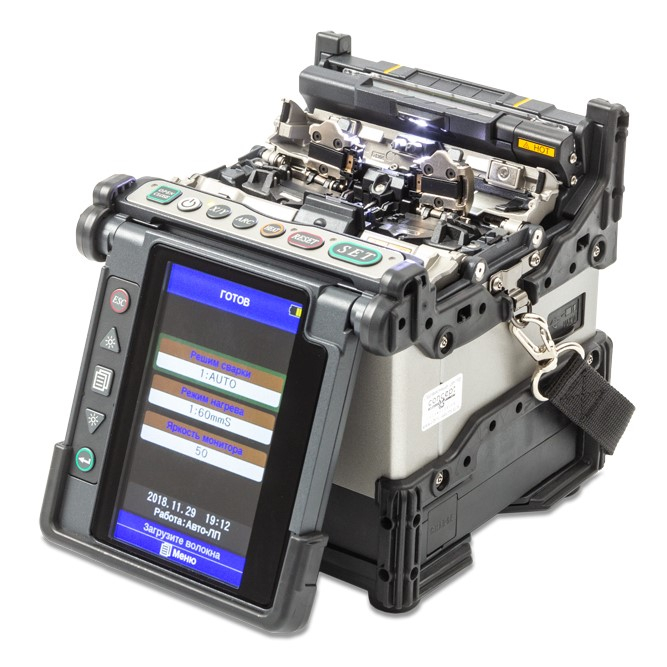

| Применяемые волокна | Количество волокон | Одиночное |
| Типы волокна | SM (ITU-T G.652/G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) |
| Размеры волокна | Диаметр кварцевой оболочки 80 &hellip- 150 мкм
Диаметр покрытия 100 &hellip- 1000 мкм |

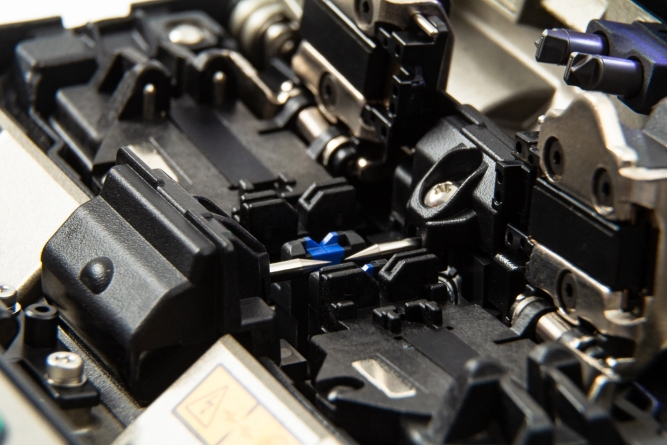

| Длина скола | 5&hellip-16 мм |
| Установка волокна | Прижим волокна С
CLAMP-S70C (стандартный) | Диаметр покрытия 100&hellip-1000 мкм (длина скола 5&hellip-16 мм) |
Прижим волокна D
CLAMP-S70D (опция) | Диаметр покрытия 900 мкм (длина скола 16 мм)
Для свободного буфера |
| Держатель волокна FH-60-250 (опция) | Диаметр покрытия 250 мкм (длина скола 5&hellip-13 мм) |
| Держатель волокна FH-60-900 (опция) | Диаметр покрытия 900 мкм (длина скола 5&hellip-13 мм) |
| Держатель волокна FH-60-DC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5&hellip-13 мм)
Для Drop-кабеля |
| Держатель волокна FH-60-IDC250 (опция) | Диаметр покрытия 250 мкм (длина скола 5&hellip-13 мм)
Для Indoor-кабеля |
| Держатель волокна FH-60-LT900 (опция) | Диаметр покрытия 900 мкм (длина скола 5&hellip-13 мм)
Для свободного буфера |
| Держатель волокна FH-FC-20 (опция) | Диаметр покрытия 2 мм (длина скола 5&hellip-13 мм)
Для патчкорда 2 мм |
| Держатель волокна FH-FC-30 (опция) | Диаметр покрытия 3 мм (длина скола 5&hellip-13 мм)
Для патчкорда 3 мм |
| Юстировка волокна | По сердцевине, метод PAS |
| Режимы сварки | Количество режимов | 100 |
| AUTO | Автоматическое распознавание волокна (SM/MM/DS/NZDS)
Независимая калибровка дуги
Авто фокусировка |
| SM-AUTO | Для SM-волокон (ITU-T G.652)
Независимая калибровка дуги |
| MM-AUTO | Для MM-волокон (ITU-T G.651)
Независимая калибровка дуги |
| DS-AUTO | Для волокон со смещенной дисперсией (ITU-T G.653)
Независимая калибровка дуги
Авто фокусировка |
| NZ-AUTO | Для волокон с ненулевой смещенной дисперсией (ITU-T G.655)
Независимая калибровка дуги
Авто фокусировка |
| SM-FAST | Для SM-волокон (ITU-T G.652)
Быстрая сварка с минимумом функций |
| Другие | Режимы обычной сварки
Режимы сварки вручную
Режимы внесения потерь в месте сварки
Режим, программируемый пользователем |

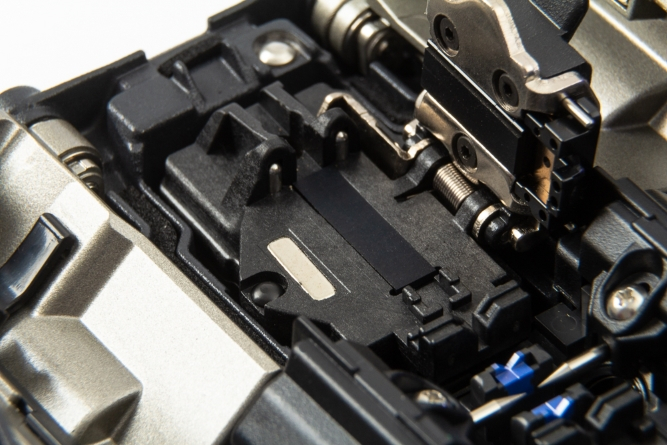

| Потери на сварном соединении | SM (ITU-T G.652) | 0,02 дБ |
| MM (ITU-T G.651) | 0,01 дБ |
| DS (ITU-T G.653) | 0,04 дБ |
| NZDS (ITU-T G.655) | 0,04 дБ |
| Возвратные потери | 60 дБ и выше |
| Время сварки | Режим SM-FAST | 7 сек для стандартного SM-волокна |
| Оценка потерь на сварном соединении | Для точной оценки потерь принимаются во внимание несколько типов деформации сердцевины, а также смещение оси сердцевины |
| Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора, 0,1 &hellip- 15 дБ с шагом 0,1 дБ |
| Печка для термоусадки | Количество режимов | 30 |
| Режимы термоусадки | FP-03 (60 мм) | Для КДЗС Fujikura FP-03 (60 мм) |
| FP-03 (40 мм) | Для КДЗС Fujikura FP-03 (40 мм) |
| FPS01-400-20/25/34/40 | Для КДЗС Fujikura FPS01-400-20/25/34/40 |
| FPS01-900-25/34/45 | Для КДЗС Fujikura FPS01-900-25/34/45 |
| FP-04T/FP-05 | Для КДЗС Fujikura FP-04T/FP-05 |
| Время термоусадки | FP-03 (60 мм) | 14 сек |
| FP-03 (40 мм) | 17 сек |
| Микрогильзы Fujikura | 5&hellip-16 сек |
| FP-04T | 25 сек |
| FP-05 | 30 сек |
| Автоматическая печка для термоусадки | Автоматическое закрытие крышки и авто-старт печки при размещении в печке сварного соединения
Автостарт печки возможен также при закрытии крышки |
| Хранение результатов сварки | Количество сварок | 2000 |
| Данные сварки | Дата, режим сварки, сообщение об ошибке, потери на сварке, угол скола, смещение осей, порог угла скола, порог потерей на сварке, мощность дуги, время дуги |
| Калибровка дуги | В режиме реального времени | Мощность и время дуги автоматически калибруются в режиме реального времени по свечению оболочки в течение разряда
Применяется во всех режимах сварки AUTO |
| Автоматическая | Мощность и время дуги автоматически калибруются на основании предыдущего разряда
Применяется во всех режимах сварки AUTO |
| Вручную | Ручная функция калибровки дуги по измерению величины плавления волона |
| Тест на растяжение | Тестер | Работает с прижимами и держателями волокна |
| Нагрузка | 1,96&hellip-2,25 Н |
| Ресурс электродов | 3000 сварок |
| Ветрозащитная крышка | Автоматическое открытие и закрытие ветрозащитной крышки
Автостарт сварки при закрытии ветрозащитной крышки |
| Условия эксплуатации | Высота | 0&hellip-5000 м над уровнем моря |
| Влажность | 0&hellip-95% без конденсации |
| Температура | -10&hellip-+50?C |
| Скорость ветра | 0...15 м/с |
| Условия хранения | Влажность | 0&hellip-95% без конденсации |
| Температура | -40&hellip-+80?C |
| Температура длительного хранения с батареей | -20 &hellip- +30?C |
| Размеры и вес | Размеры | 146х159х150 мм
включая ветрозащитную крышку, монитор и обрезиненную защиту |
| Вес | 2,5 кг с сетевым адаптером ADC-18
2,7 кг с батареей BTR-09 |

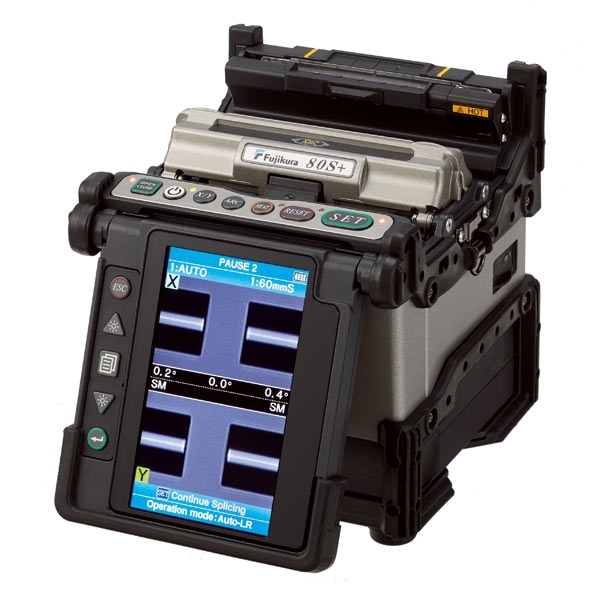

| Отображение изображения волокна | Способ просмотра | 2 CMOS камеры для перекрестного просмотра волокна |
| Монитор | Цветной ЖК-экран 4.73 дюйма |
| Защита монитора | Прозрачная пластиковая пластина с антибликовым покрытием |
| Переворот изображения | Ориентация экрана регулируется автоматически в соответствии с положением монитора
Изображение волокна автоматически переворачивается в соответствии с положением монитора |
| Увеличение просмотра волокна | 320х для просмотра по осям X или Y
200х для одновременного просмотра по осям X и Y |

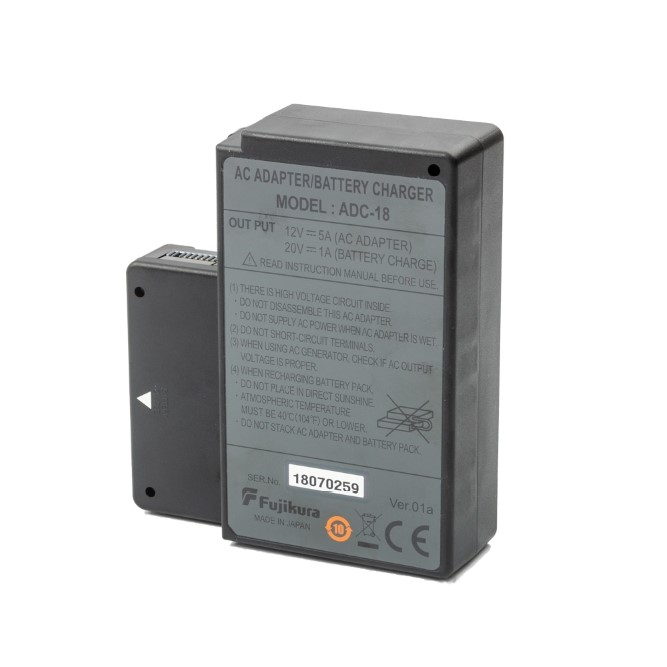

| Электропитание: Сетевой адаптер | Модель | ADC-18, съемный |
| Вход переменного тока | Напряжение: 100&hellip-240 В
Ток: Максимум 1 А
Шнур питания: шнур 3-pin с заземлением, ACC-15 |
| Вход постоянного тока | Напряжение: 10&hellip-15 В
Ток: Максимум 6 А
Шнур питания: специальный шнур 3-pin, DCC-12, DCC-13 |
| Зарядка батареи | Шнур для зарядки: специальный шнур, DCC-18
Батарея: специальная батарея, BTR-09
Время зарядки: 5 часов
Напряжение и ток зарядки: максимально 16,8 В/0,8 А
Возможна одвременная зарядка и работа сварочного аппарата |
| Выход постоянного тока | К сварочному аппарату: специальный шнур 8-pin
Напряжение и ток: 12 В/4 А |
| Светодиодные индикаторы | Зеленый: нормальное питание постоянного тока
Красный: напряжение постоянного тока выше 15 В
Желтый: батарея заряжается
Желтый мигающий: некорректная зарядка батареи |
| Вес | 384 г |
| Электропитание: батарея | Модель | BTR-09, съемная, перезаряжаемая |
| Тип | Литиевая батарея
Выходное напряжение 14,8 В, емкость 4000 мАч
Индикатор остаточного заряда |
| Зарядка | Устройство для зарядки: ADC-18
Шнур для зарядки: специальный шнур, DCC-18
Возможна зарядка во время работы, когда батарея встроена в сварочный аппарат |
| Выход постоянного тока | К сварочному аппарату: специальный разъем 8-pin
Напряжение и ток: 14,8 В/4 А |
| Условия эксплуатации | Температура зарядки: 0&hellip-40?C
Температура эксплуатации: -10&hellip-50?C
Батарея должна быть полностью разряжена и заряжена каждые 6 месяцев для предотвращения эффекта памяти |
| Условия длительного хранения | Температура хранения: -20&hellip-30?C
Батарея должна полностью заряжаться каждые 6 месяцев для предотвращения химических повреждений, вызванных полной разрядкой |
| Количество циклов сварки | 200 циклов сварки и термоусадки при следующих условиях:
Батарея должна быть активирована
Батарея не должна быть повреждена неправильными условиями хранения
Должна быть включена функция сохранения энергии (отключение монитора через 5 сек)
Цикл сварки и термоусадки - 2 минуты |
| Ресурс батареи (снижение емкости вдвое) | 500 циклов заряда/разряда батареи при нормальной эксплуатации |
| Вес | 551 г |
| Интерфейсы | USB-интерфейс | Статус: slave
Применение: передача данных и видеосигнала на компьютер
Тип разъема: Mini-B
Модель: USB2.0 |
| HJS-Интерфейс | Применение: электропитание для HJS-02, HJS-03
Тип разъема: 6-pin Mini-DIN
Электропитание: 12 В, 1 А |

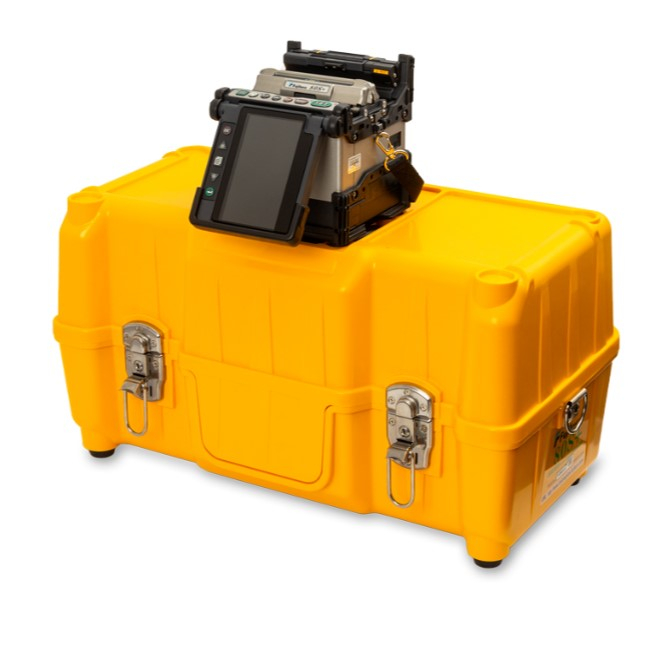

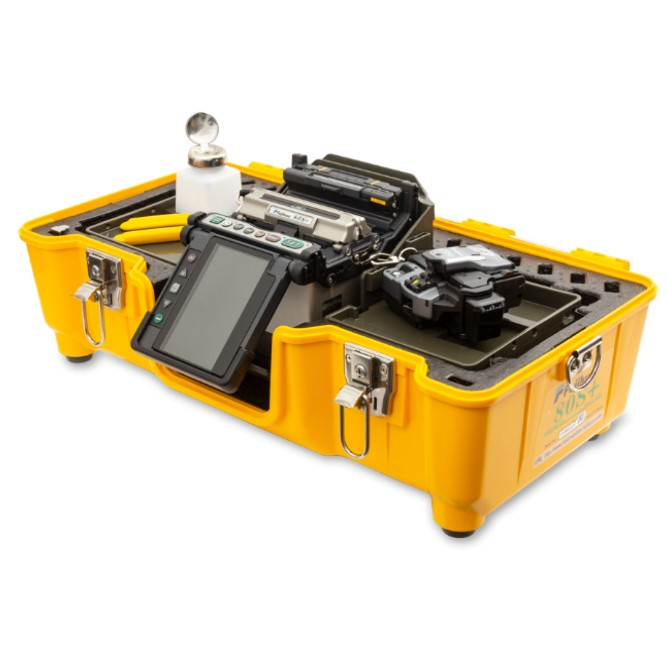

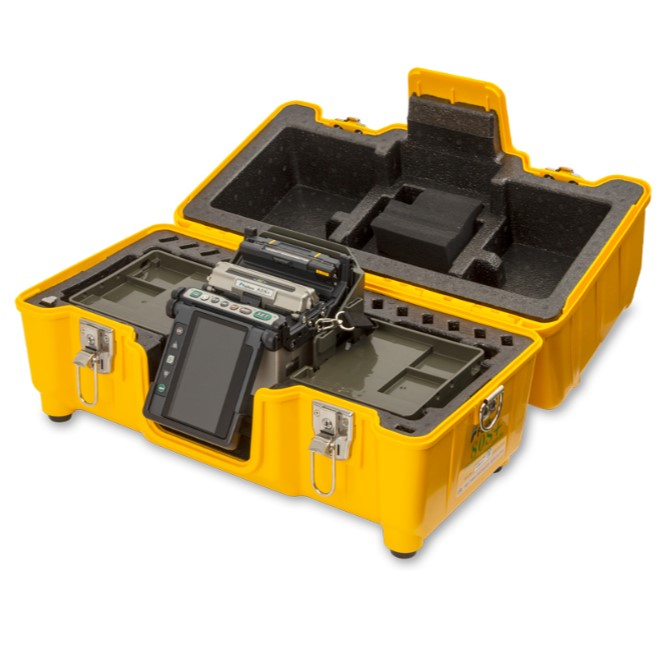

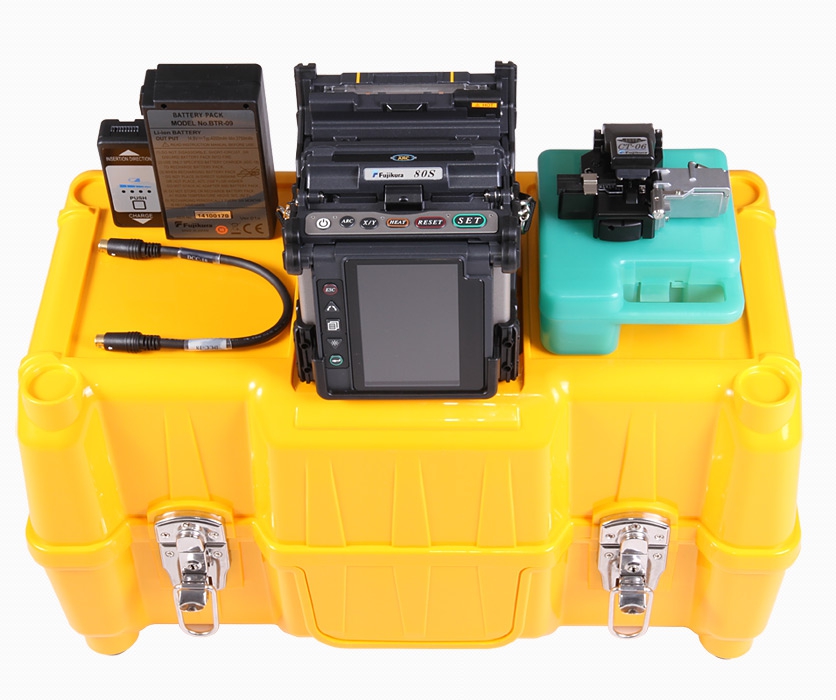

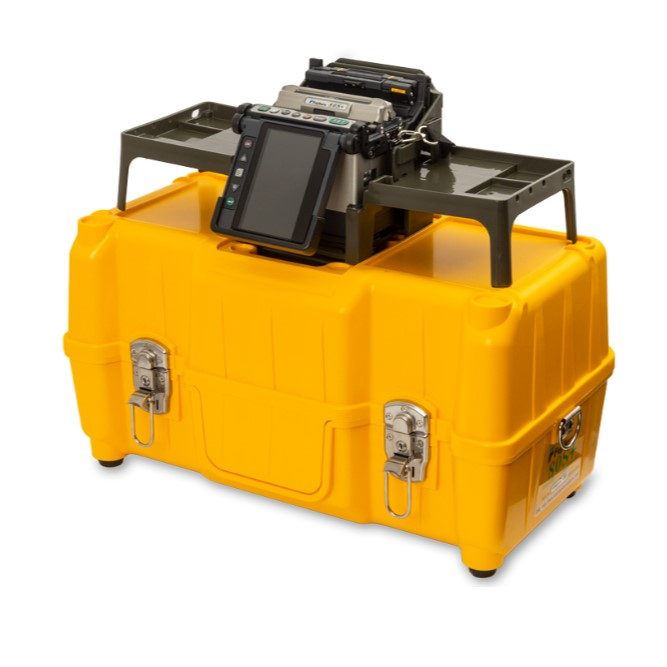

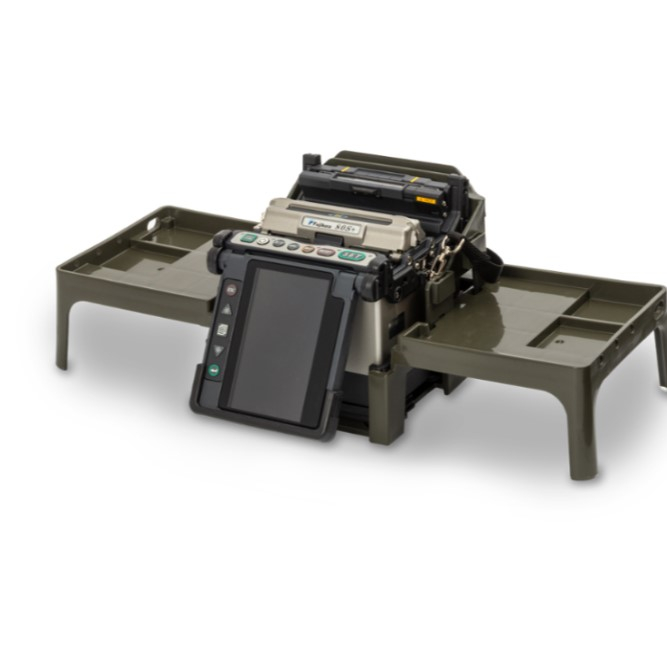

| Кейс для переноски | Размеры | 547x277x281 мм
Включает рабочий столик и ремень для переноски |
| Программное обеспечение | Обновление ПО 80S через Интернет при выходе новой версии
Руководство по обновлению ПО находится на CD-диске, входящем в стандартный комплект поставки |
| Защита от пыли, влаги и ударов | Защита от падения на любую сторону с высоты 76 см
Защита от пыли размером 0,1&hellip-500 мкм
Защита от осадков до 10 мм/час |
| Соответствие стандартам | RoHS
WEEE
PFOS |
| Применение Fuse коннекторов | Система Fujikura FuseConnect |
